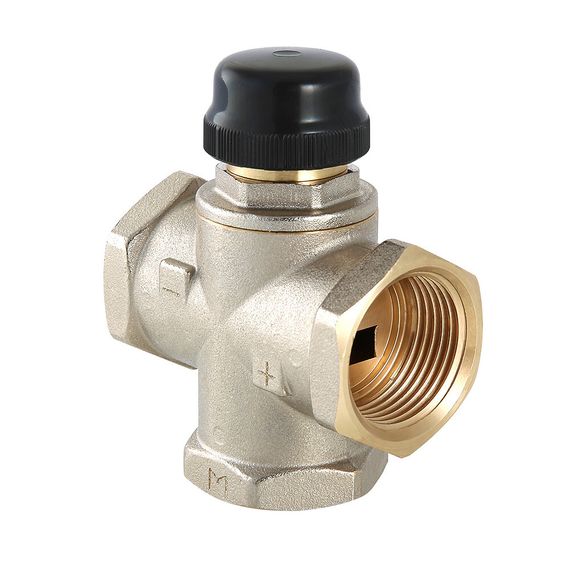

Трехходовой смесительный клапан 1" (центральное смешивание)
Трехходовой смесительный клапан 1" ВР — с полным перекрытием потока! Корпус из латуни CW617N (EN 12165) с никелированием. Шток, золотник и пружина — нержавеющая сталь AISI 316 (морской класс!). Уплотнитель золотника — EPDM. Центральное смешивание. Управление: ручное или сервоприводом.
Принцип работы
Клапан работает в режиме центрального смешивания: два входных потока (горячий и холодный) подаются через боковые патрубки и смешиваются в центральной части корпуса, после чего выходят через центральный патрубок. В отличие от модели с боковым смешиванием, данная конструкция допускает полное перекрытие входных патрубков — это позволяет полностью останавливать поток теплоносителя в одном или обоих контурах при необходимости. Такая схема идеальна для систем, где требуется точное регулирование и возможность полного отключения контуров.
Премиум-материалы конструкции
| Деталь | Материал | Преимущества |
| Корпус | Латунь CW617N (EN 12165), никелированная | Европейский стандарт, устойчивость к коррозии, эстетичный вид |
| Шток, основание золотника, пружина | Нержавеющая сталь AISI 316 | Морской класс, максимальная коррозионная стойкость, долговечность |
| Уплотнитель золотника | EPDM | Высокая термостойкость, эластичность, долговечность |
Ключевые особенности
- + Центральное смешивание! — классическая схема с полным перекрытием
- + Полное перекрытие входных патрубков! — возможность отключения контуров
- + Латунь CW617N (EN 12165)! — европейский стандарт качества
- + Никелированный корпус! — защита от коррозии и эстетика
- + AISI 316 (морской класс)! — максимальная коррозионная стойкость
- + Уплотнитель EPDM! — термостойкость и долговечность
- + Управление: ручное или сервоприводом! — гибкость применения
- + Резьба 1" внутренняя! — стандартный размер
Сравнение двух моделей трехходовых клапанов
| Параметр | Центральное смешивание (эта модель) | Боковое смешивание |
| Тип смешивания | Центральное | Боковое |
| Полное перекрытие потока | Да (входные патрубки) | Нет |
| Перепускной клапан | Может потребоваться | Не нужен |
| Пропускная способность | Стандартная | Повышенная |
| Материал корпуса | Латунь CW617N (EN 12165) | Латунь CW617N (EN 12165) |
| Материал internals | AISI 316 (морской класс) | AISI 316 (морской класс) |
| Применение | Универсальное (с возможностью отключения) | Байпасные узлы подмеса |
Область применения
- - Смесительные узлы с возможностью отключения контуров! — основное применение
- - Узлы смешения для получения заданной температуры!
- - Системы с сезонным переключением режимов! — полное перекрытие летом
- - Системы с аварийным отключением! — возможность быстрой остановки
- - Системы с автоматическим управлением! — через сервопривод
- - Коммерческие и промышленные объекты
Технические характеристики
| Параметр | Значение |
| Тип изделия | Трехходовой смесительный клапан с центральным смешиванием |
| Присоединительный размер | 1" (внутренняя резьба) |
| Материал корпуса | Латунь CW617N (EN 12165), никелированная |
| Материал штока, золотника, пружины | Нержавеющая сталь AISI 316 |
| Уплотнитель золотника | EPDM |
| Тип смешивания | Центральное |
| Полное перекрытие потока | Да (входные патрубки) |
| Управление | Ручное или сервоприводом |
| Назначение | Смесительные узлы с возможностью отключения |
FAQ
Что такое «центральное смешивание» и чем оно отличается от бокового?Центральное смешивание — это классическая схема, при которой два входных потока подаются через боковые патрубки, смешиваются в центральной части корпуса и выходят через центральный патрубок. Главное отличие от бокового смешивания — возможность полного перекрытия входных патрубков. В модели с боковым смешиванием клапан не перекрывает поток полностью (конструктивная особенность), а в модели с центральным смешиванием — перекрывает. Это позволяет полностью останавливать поток в одном или обоих контурах, что критически важно для систем с сезонным переключением режимов или аварийным отключением.
Когда нужно полное перекрытие потока?Полное перекрытие необходимо в трёх основных случаях: (1) Сезонное переключение режимов — летом отключается контур отопления, зимой работает на полную мощность. (2) Аварийное отключение — при утечке или ремонте одного из контуров его можно быстро перекрыть без остановки всей системы. (3) Ремонт и обслуживание — возможность изолировать контур для замены радиаторов, труб или другого оборудования без слива всей системы. Если в вашей системе не требуется полное перекрытие — можно использовать модель с боковым смешиванием (она проще и дешевле).
Когда выбирать центральное смешивание вместо бокового?Модель с центральным смешиванием стоит выбрать в следующих случаях: (1) Нужно полное перекрытие потока — для сезонного переключения, аварийного отключения или ремонта. (2) Универсальное применение — когда клапан может работать в разных режимах. (3) Стандартные смесительные узлы — где не требуется повышенная пропускная способность. (4) Системы с перепускным клапаном — где уже есть защита от перегрузок. Модель с боковым смешиванием лучше выбрать, если: (1) Не нужно полное перекрытие; (2) Байпасные узлы подмеса; (3) Требуется повышенная пропускная способность; (4) Хотите обойтись без перепускного клапана.
