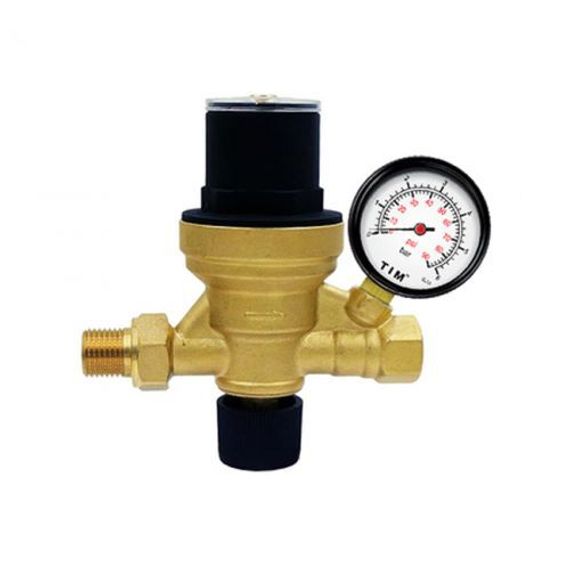

Клапан автоматической подпитки с манометром 1/2"
Автоматическая подпитывающая установка 1/2" — готовое решение «5 в 1»! Редукционный клапан + фильтр + вентиль-отсекатель + обратный клапан + манометр. Заводская настройка 1,5 бар! Диапазон настройки 0,2-4 бар. Точность манометра ±0,15 бар. Максимальное давление на входе 16 бар. Для закрытых систем отопления.
Принцип работы
Клапан автоматической подпитки устанавливается на трубопровод подачи воды в закрытую систему отопления и автоматически поддерживает заданное давление. Когда давление в системе падает ниже установленного значения (например, из-за утечек или естественных потерь), редукционный клапан открывается и подпитывает систему водой из водопровода. При достижении заданного давления клапан закрывается. Фильтр на входе (ячейка 0,28 мм) защищает систему от загрязнений, обратный клапан предотвращает обратный ток воды, а манометр обеспечивает визуальный контроль давления.
Комплект «5 в 1» — что входит в устройство
| Компонент | Функция |
| Редукционный клапан | Снижает и стабилизирует давление воды из водопровода до заданного значения |
| Фильтр на входе | Задерживает механические загрязнения (ячейка 0,28 мм), защищая систему |
| Вентиль-отсекатель | Позволяет перекрыть подачу воды для обслуживания или ремонта |
| Обратный клапан | Предотвращает обратный ток воды из системы в водопровод |
| Манометр | Визуальный контроль давления в системе (точность ±0,15 бар) |
Ключевые особенности
- + Готовое решение «5 в 1»! — все компоненты в одном устройстве
- + Заводская настройка 1,5 бар! — готов к установке из коробки
- + Диапазон настройки 0,2-4 бар! — для любых систем отопления
- + Точность манометра ±0,15 бар! — надёжный контроль давления
- + Макс. давление на входе 16 бар! — совместимость с любым водопроводом
- + Фильтр с ячейкой 0,28 мм! — защита от загрязнений
- + Автоматическая подпитка! — не требует участия человека
- + Компенсаторное седло! — стабильная работа при скачках давления
- + Резьба 1/2" нар/вн! — стандартное подключение
- + Макс. температура 65°C! — для систем отопления
Область применения
- - Закрытые системы отопления! — основное применение
- - Системы с газовыми котлами! — автоматическая подпитка
- - Системы с электрическими котлами!
- - Системы с твердотопливными котлами!
- - Системы с водяным тёплым полом!
- - Квартиры, частные дома, коттеджи, коммерческие объекты
- - Объекты, где важна стабильность давления в системе
Технические характеристики
| Параметр | Значение |
| Тип изделия | Клапан автоматической подпитки с манометром |
| Состав устройства | Редукционный клапан + фильтр + вентиль + обратный клапан + манометр |
| Резьба вход | 1/2" (наружная) |
| Резьба выход | 1/2" (внутренняя) |
| Резьба под манометр | 1/4" (внутренняя) |
| Макс. давление на входе | 16 бар |
| Диапазон настройки | 0,2 – 4 бар |
| Заводская настройка | 1,5 бар |
| Точность индикатора | ±0,15 бар |
| Макс. рабочая температура | 65°C |
| Ячейка фильтра | 0,28 мм |
| Текучая среда | Вода |
| Назначение | Закрытые системы отопления |
FAQ
Зачем нужна автоматическая подпитка системы отопления?В закрытой системе отопления со временем давление падает из-за естественных микроутечек, выделения воздуха и охлаждения теплоносителя. Без подпитки давление опустится ниже критического, котёл отключится по аварии, а система замёрзнет зимой. Автоматический клапан подпитки решает эту проблему: он постоянно поддерживает заданное давление (например, 1,5 бар), подливая воду из водопровода по мере необходимости. Вам не нужно вручную следить за давлением и подпитывать систему — устройство делает это автоматически. Это особенно важно для объектов, где нет постоянного присутствия человека (дачи, гаражи, коммерческие помещения).
Почему в устройстве 5 компонентов, а не просто клапан?Каждый компонент выполняет свою защитную функцию: (1) Редукционный клапан — снижает давление из водопровода (обычно 3-6 бар) до безопасного для системы (1-2 бар). (2) Фильтр 0,28 мм — задерживает песок, окалину и другие загрязнения, которые могут повредить котёл и радиаторы. (3) Вентиль-отсекатель — позволяет перекрыть воду для обслуживания без слива системы. (4) Обратный клапан — не даёт воде из системы отопления попасть обратно в водопровод (это запрещено санитарными нормами!). (5) Манометр — визуальный контроль давления. Покупать все 5 компонентов отдельно дороже и сложнее в монтаже — готовое решение экономит время и деньги.
Как настроить нужное давление?Заводская настройка — 1,5 бар, это оптимальное значение для большинства бытовых систем отопления (частные дома, квартиры). Если ваше давление отличается, клапан легко перенастроить: (1) Найдите регулировочный винт на корпусе клапана (обычно под защитным колпачком). (2) Поворачивайте винт по часовой стрелке для увеличения давления, против — для уменьшения. (3) Контролируйте давление по манометру. Диапазон настройки 0,2-4 бар покрывает любые бытовые системы. Важно: настраивайте давление при холодном теплоносителе — при нагреве давление вырастет естественным образом на 0,3-0,5 бар. Рекомендуемое рабочее давление системы — 1,2-1,5 бар в холодном состоянии.
