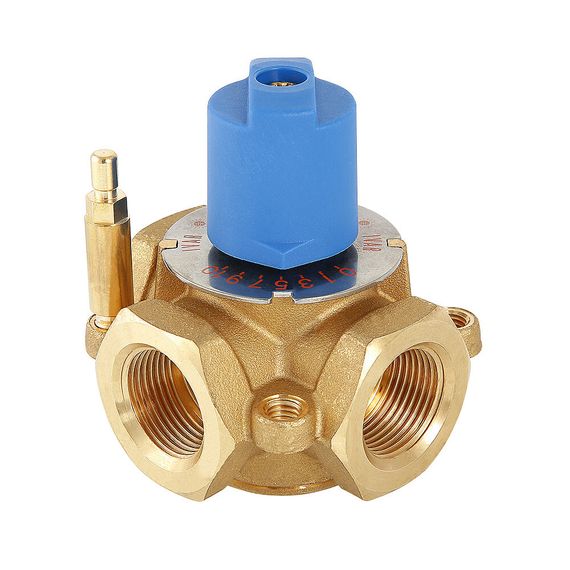

Трехходовой смесительно-разделительный клапан (3/4" – 1 1/4")
Трехходовой клапан для смесительных и разделительных узлов гидравлических систем. Латунный корпус и золотник (защита от коррозии). Ремонтопригодная конструкция из 4 деталей! Уплотнения EPDM PEROX. Управление: вручную или сервоприводом ≥5 Н·м (рекомендуется VT.M.106). Температура до 120°C, давление 10 бар. Размеры: 3/4", 1", 1 1/4" (внутренняя резьба). Рукоятка в комплекте.
Принцип работы
Трехходовой клапан работает в двух режимах в зависимости от схемы подключения: смесительный (два входных потока смешиваются в один выходной) и разделительный (один входной поток распределяется между двумя выходами). Перемещение латунного регулирующего элемента (золотника) изменяет проходные сечения портов, обеспечивая точное управление соотношением расходов теплоносителя. Клапан управляется вручную (через рукоятку) или автоматически (через сервопривод), что позволяет интегрировать его в системы с погодозависимым управлением или программируемыми контроллерами.
Ключевые особенности
- + Латунный корпус и золотник! — полное отсутствие коррозии в рабочих зазорах
- + Ремонтопригодная конструкция (4 детали)! — высокая надежность и простота обслуживания
- + Быстрая замена верхнего кольца EPDM! — без полной разборки клапана
- + Управление: ручное или автоматическое! — сервопривод ≥5 Н·м (рекомендуется VT.M.106)
- + Уплотнения EPDM PEROX! — высокая термостойкость и долговечность
- + Температура до 120°C! — для высокотемпературных систем
- + Давление 10 бар! — для стандартных систем отопления и ГВС
- + 3 типоразмера: 3/4", 1", 1 1/4"! — внутренняя резьба, универсальный подбор
- + Рукоятка управления в комплекте! — готов к ручному монтажу
Область применения
- - Смесительные узлы тёплого пола! — понижение температуры подачи
- - Разделительные узлы ГВС и отопления! — распределение потоков
- - Системы с погодозависимым управлением! — автоматическое регулирование через сервопривод
- - Чиллеры, тепловые насосы, бойлеры! — гидравлическая балансировка контуров
- - Промышленные и коммерческие гидросистемы
Технические характеристики
| Параметр | Значение |
| Тип изделия | Трехходовой смесительно-разделительный клапан |
| Материал корпуса и золотника | Латунь |
| Уплотнение штока | 2 кольца EPDM PEROX |
| Управление | Ручное (рукоятка в комплекте) или сервоприводом ≥5 Н·м |
| Рекомендуемый сервопривод | VT.M.106 |
| Макс. рабочая температура | 120°C |
| Нормативное давление | 10 бар |
| Резьба присоединений | Внутренняя (G/Rp) |
| Условные диаметры (DN) | 3/4", 1", 1 1/4" |
| Ремонтопригодность | Да (всего 4 основные детали) |
