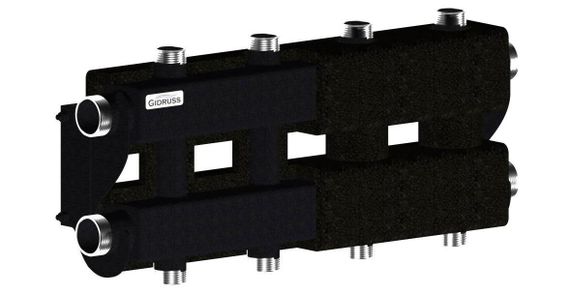

Модульный коллектор MK-100-4DU.EPP с термоизоляцией
Модульный коллектор MK-100-4DU.EPP — максимум контуров при мощности 100 кВт! Конфигурация 4+1 (4 контура G 1″ + 1 контур G ¼″). Мощность до 100 кВт. Площадь до 800 м². Подача 4,3 м³/ч. Магистраль 1¼″. EPP-термоизоляция! Длина 560 мм.
Принцип работы
Модульный коллектор MK-100-4DU.EPP — это мощный распределительный узел для многозонных систем отопления без встроенной гидрострелки. Конфигурация «4+1» включает четыре основных контура G 1″ для радиаторов и тёплых полов и один малый контур G ¼″ для бойлера косвенного нагрева. Увеличенная магистраль 1¼″ и подача 4,3 м³/ч обеспечивают работу с котлами мощностью до 100 кВт. EPP-термоизоляция снижает теплопотери и расход газа в межсезонье.
Ключевые особенности
- + Мощность 100 кВт! — для больших коттеджей
- + Подача 4,3 м³/ч! — увеличенный расход
- + Конфигурация 4+1! — 4 контура G 1″ + 1 контур G ¼″
- + 5 контуров! — максимум в серии
- + Площадь до 800 м²! — для больших домов
- + Магистраль 1¼″! — увеличенный диаметр
- + EPP-термоизоляция! — экономия газа
- + Длина 560 мм! — компактный размер
- + Межосевое 125 мм! — стандарт для котлов
Конфигурация «4+1» — максимум зон!
| Контур | Размер | Назначение |
| Контур 1 | G 1″ | Радиаторы 1 этажа |
| Контур 2 | G 1″ | Радиаторы 2 этажа |
| Контур 3 | G 1″ | Тёплый пол 1 этажа |
| Контур 4 | G 1″ | Тёплый пол 2 этажа |
| Контур 5 | G ¼″ | Бойлер косвенного нагрева |
Преимущество конфигурации 4+1: четыре полноценных контура G 1″ для всех зон отопления дома + отдельный малый контур G ¼″ для бойлера. Это оптимальное решение для больших двухэтажных коттеджей с бойлером косвенного нагрева — не нужно занимать полноценный контур G 1″ для маломощного потребителя.
Преимущества EPP-термоизоляции
EPP-термоизоляция снижает расход газа в межсезонье на 10-15%, защищает от перегрева котельной и конденсата. Негорючий материал с цельным кожухом — быстрый монтаж и повышенная безопасность.
Технические характеристики
| Параметр | Значение |
| Модель | MK-100-4DU.EPP |
| Тип | Модульный коллектор (без гидрострелки) |
| Количество контуров | 5 контуров (4 × G 1″ + 1 × G ¼″) |
| Конфигурация | 4+1 |
| Максимальная мощность | 100 кВт |
| Максимальная площадь | 800 м² |
| Максимальная подача | 4,3 м³/ч |
| Магистральное присоединение | G 1¼″ (НР) |
| Подключения потребителей | G 1″ (НР) |
| Межосевое расстояние | 125 мм |
| Габариты (Д×Ш×В) | 560 × 81 × 245 мм |
| Теплоизоляция | EPP (в комплекте) |
