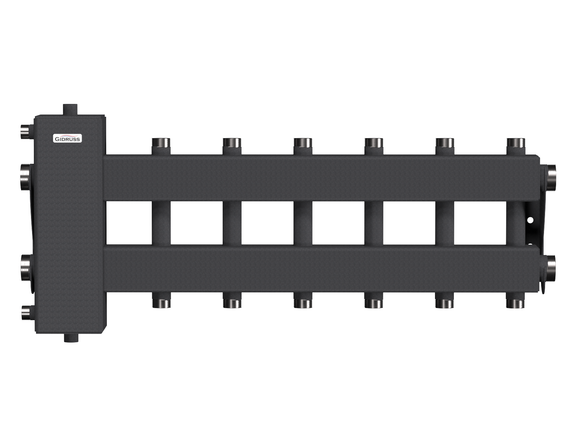

Коллектор с гидрострелкой (балансировочный коллектор) применяется в системах отопления для соединения одного или нескольких котлов с потребителями. Коллектор с гидрострелкой имеет вертикальные контура G 1″ (межосевое расстояние 125 мм) Подключение котла может осуществляться как справа так и слева. Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
|
Материал исполнения: |
Конструкционная сталь |
|
Количество контуров: |
7 |
|
Максимальная подача, м³/ч: |
6.4 |
|
Мощность максимальная, кВт: |
150 |
|
Максимальная отапливаемая площадь, м²: |
1200 |
|
Магистральное присоединение: |
G 1½″ (НР) |
|
Подключения потребителей: |
G 1″ (НР) |
|
Доп. присоединение: |
Rp ½″ (ВР) |
|
Межосевое расстояние, мм: |
125/160 |
|
Вылет от стены, мм: |
90-120 |
|
Размеры упаковки, (Д x Ш х В), мм: |
155 x 1100 x 480 |
|
Объем упаковки, м³: |
0.08184 |
|
Длина, мм: |
1100 |
|
Ширина, мм: |
480 |
|
Высота, мм: |
155 |
