Коллектор STOUT SDG-0017 на 2(3) контура в теплоизоляции
Коллектор STOUT SDG-0017 — уникальная конфигурация 2+1! 2 контура вверх + 1 контур вниз DN25. Мощность до 70 кВт. Подача 3 м³/ч. Подключение G 1½″. Межосевое 125 мм. Размеры 545×155×135 мм. Теплоизоляция в комплекте.
Принцип работы
Коллектор STOUT SDG-0017 — это специализированная база для монтажа насосных групп с уникальной конфигурацией «2 вверх + 1 вниз». Два контура направлены вверх для установки насосных групп, а один контур направлен вниз — для удобного подключения к котлу или другим элементам системы. Это компактное решение для котельных с ограниченным пространством, где важна гибкость монтажа. Стальная конструкция с теплоизоляцией обеспечивает долговечность и снижение теплопотерь.
Ключевые особенности
- + Конфигурация 2+1! — 2 контура вверх + 1 контур вниз
- + Для насосных групп! — специализированная база
- + Мощность 70 кВт! — для средних систем
- + Подача 3 м³/ч! — стабильный расход
- + Подключение G 1½″! — универсальный размер
- + Межосевое 125 мм! — стандарт для котлов
- + Компактный размер! — 545×155×135 мм

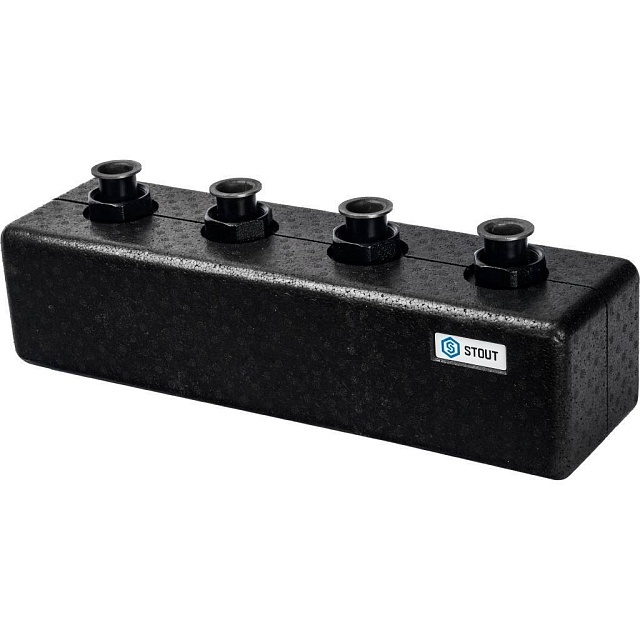

- + Теплоизоляция! — в комплекте
Конфигурация «2 вверх + 1 вниз»
Уникальная конфигурация SDG-0017:
| Направление | Количество | Назначение |
| Вверх | 2 контура | Установка насосных групп |
| Вниз | 1 контур | Подключение к котлу или обвязке |
Преимущество конфигурации 2+1: компактное размещение в котельной. Два контура вверх для насосных групп обеспечивают удобную разводку по потребителям, а один контур вниз — для прямого подключения к котлу без дополнительных фитингов и поворотов.
Технические характеристики
| Параметр | Значение |
| Модель | SDG-0017 |
| Производитель | STOUT |
| Тип изделия | Коллектор для монтажа насосных групп |
| Количество контуров | 2(3) — 2 вверх + 1 вниз |
| Максимальная мощность | 70 кВт |
| Максимальная подача | 3 м³/ч |
| Материал | Сталь |
| Магистральное присоединение | G 1½″ (НР) |
| Подключения потребителей | G 1½″ (ВР) |
| Межосевое расстояние | 125 мм |
| Габариты (Д×Ш×В) | 545 × 155 × 135 мм |
| Теплоизоляция | В комплекте |
