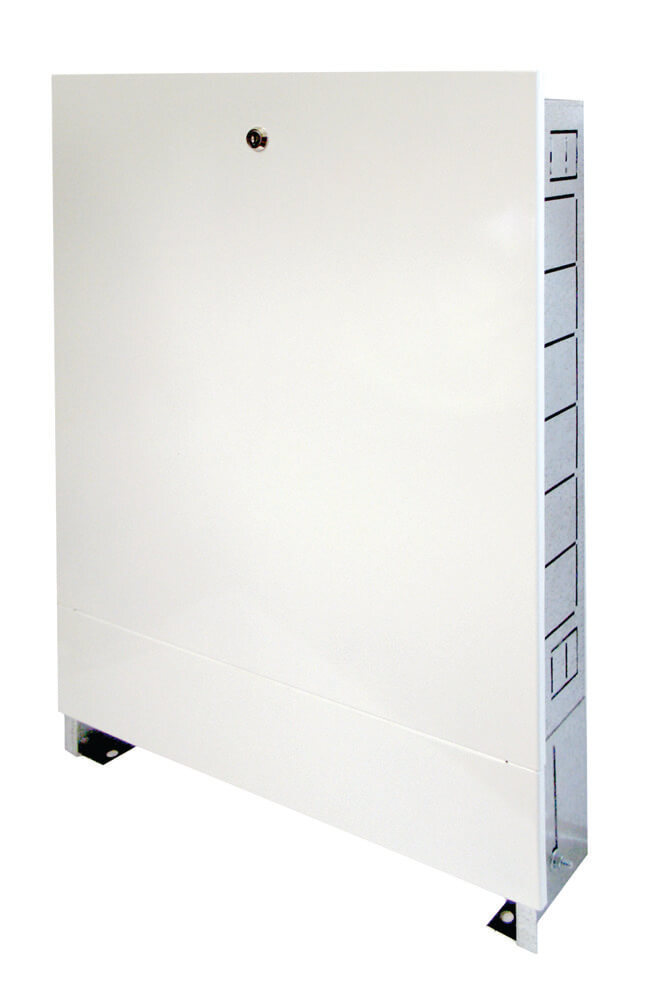

Шкаф коллекторный встраиваемый VALTEC VTc.540 (ШРВ 1-7)
Встраиваемый коллекторный шкаф VALTEC VTc.540 (ШРВ) — премиум-решение для монтажа в нишу! 7 размеров в линейке! (ШРВ-1 до ШРВ-7). Выдвижная рамка! Регулировка глубины 125-195 мм. Регулируемая высота 670-760 мм! Откидная дверца с замком. Перфорированные боковые стенки. Передвижные монтажные рейки. Для коллекторов и смесительных узлов VT.COMBI и VT.DUAL.
Принцип работы
Шкаф VALTEC VTc.540 — встраиваемый распределительный шкаф для монтажа в стенной нише, предназначенный для размещения коллекторов, коллекторных блоков систем внутреннего водопровода и отопления, а также смесительных узлов для водяного тёплого пола VT.COMBI и VT.DUAL. Выдвижная рамка позволяет регулировать глубину установки от 125 до 195 мм, адаптируясь к толщине стены. Детали выполнены из оцинкованной стали с порошковой эмалью RAL 9016 и фосфатной подготовкой поверхности.
Ключевые особенности
- + Встраиваемый монтаж! — в стенную нишу, экономия пространства
- + 7 размеров в линейке! — от ШРВ-1 до ШРВ-7 (ширина от 494 до 1344 мм)
- + Выдвижная рамка! — регулировка глубины 125-195 мм
- + Отгибные фиксаторы! — надёжное крепление в нише
- + Оцинкованная сталь! — устойчивость к коррозии, долговечность
- + Порошковая эмаль RAL 9016 (белый)! — эстетичный внешний вид
- + Фосфатная подготовка поверхности! — долговечность покрытия
- + Регулируемая высота 670-760 мм! — выдвижные ножки
- + Перфорированные боковые стенки! — удобство пропуска трубопроводов
- + Откидная дверца с замком! — защита от несанкционированного доступа
- + Передвижные монтажные рейки! — гибкость установки оборудования
- + Для смесительных узлов VT.COMBI и VT.DUAL! — совместимость
- + Отверстия в ножках для крепления к полу! — надёжная фиксация
Сравнение встраиваемого (VTc.540) и приставного (VTc.541) шкафов
| Параметр | VTc.540 (встраиваемый, эта модель) | VTc.541 (приставной) |
| Тип монтажа | Встраиваемый в нишу | Приставной к стене |
| Обозначение моделей | ШРВ | ШРН |
| Выдвижная рамка | Да (125-195 мм) | Нет |
| Отгибные фиксаторы | Да | Нет |
| Регулировка высоты | 670-760 мм | 651-691 мм |
| Ширина моделей | 494-1344 мм | 454-1304 мм |
| Глубина | 125 мм (регулируемая) | 120 мм (фиксированная) |
| Смесительные узлы VT.COMBI и VT.DUAL | Да (официальная совместимость) | Не указано |
| Размеры ниши для установки | Указаны | Не нужны |
| Экономия пространства | Максимальная (в нише) | Средняя (приставной) |
| Эстетика | Максимальная (вровень со стеной) | Средняя |
Область применения
- - Системы водяного тёплого пола! — размещение коллекторных групп и смесительных узлов VT.COMBI, VT.DUAL
- - Системы радиаторного отопления! — размещение распределительных коллекторов
- - Системы водоснабжения! — размещение коллекторов холодной и горячей воды
- - Объекты с ограниченным пространством (встраивание в нишу!)
- - Объекты с требованиями к максимальной эстетике (вровень со стеной!)
- - Квартиры, дома, коттеджи с подготовленной нишей
- - Коммерческие помещения и офисы
- - Объекты с требованиями к защите оборудования (замок на дверце!)
- - Объекты с переменной толщиной стен (регулировка глубины 125-195 мм!)
Технические характеристики всех моделей
| Обозначение | Габариты (В×Г×Ш), мм | Корпус без рамки (В×Г×Ш), мм | Ниша под установку (В×Г×Ш), мм | Внутренние (В×Г×Ш), мм |
| ШРВ-1 | 670×125×496 | 650×118×450 | 652×120×454 | 567×117×448 |
| ШРВ-2 | 670×125×596 | 650×118×550 | 652×120×554 | 567×117×548 |
| ШРВ-3 | 670×125×746 | 650×118×700 | 652×120×704 | 567×117×698 |
| ШРВ-4 | 670×125×896 | 650×118×850 | 652×120×854 | 567×117×848 |
| ШРВ-5 | 670×125×1046 | 650×118×1000 | 652×120×1004 | 567×117×998 |
| ШРВ-6 | 670×125×1196 | 650×118×1150 | 652×120×1154 | 567×117×1148 |
| ШРВ-7 | 670×125×1346 | 650×118×1300 | 652×120×1304 | 567×117×1298 |
Общие технические характеристики
| Параметр | Значение |
| Модель | VALTEC VTc.540 (ШРВ) |
| Производитель | VALTEC |
| Тип | Встраиваемый коллекторный шкаф |
| Тип монтажа | В стенную нишу |
| Материал | Оцинкованная сталь |
| Покрытие | Порошковая эмаль RAL 9016 (белый) |
| Подготовка поверхности | Фосфатная |
| Глубина (регулируемая рамкой) | 125-195 мм |
| Высота (регулируемая ножками) | 670-760 мм |
| Ширина (7 моделей) | 494-1344 мм |
| Дверца | Откидная с замком |
| Боковые стенки | Перфорированные |
| Монтажные рейки | Передвижные |
| Ножки | Выдвижные с отверстиями для крепления |
| Выдвижная рамка | Да (регулировка глубины) |
| Отгибные фиксаторы | Да (крепление в нише) |
| Совместимость | VT.COMBI, VT.DUAL, коллекторы |
| Назначение | Водопровод, отопление, тёплый пол |
FAQ
Чем встраиваемый шкаф VTc.540 отличается от приставного VTc.541?Четыре ключевых отличия: (1) Тип монтажа — VTc.540 встраивается в стенную нишу, VTc.541 приставляется к стене. (2) Выдвижная рамка — есть только у VTc.540, позволяет регулировать глубину установки от 125 до 195 мм (адаптация к толщине стены). (3) Отгибные фиксаторы — есть только у VTc.540, обеспечивают надёжное крепление в нише. (4) Эстетика — VTc.540 устанавливается вровень со стеной, максимально эстетичен. Все остальные характеристики аналогичны: оцинкованная сталь, эмаль RAL 9016, регулируемая высота, перфорированные стенки, откидная дверца с замком.
Зачем нужна выдвижная рамка с регулировкой глубины 125-195 мм?Выдвижная рамка — уникальная особенность встраиваемых шкафов VTc.540. Она позволяет адаптировать шкаф к разной толщине стен: (1) Тонкие перегородки (125 мм) — гипсокартон, пеноблоки. (2) Средние стены (150-170 мм) — кирпич, газобетон. (3) Толстые стены (195 мм) — монолит, толстый кирпич. Рамка выдвигается на нужную глубину, обеспечивая идеальное прилегание дверцы к стене и эстетичный внешний вид. Это критически важно для встраиваемых шкафов, где глубина ниши может отличаться от стандартной.
Когда выбирать встраиваемый шкаф VTc.540 вместо приставного VTc.541?Встраиваемый шкаф VTc.540 стоит выбрать в следующих случаях: (1) Есть готовая ниша в стене — при ремонте или строительстве подготовлена ниша нужного размера. (2) Ограниченное пространство — нужно максимально сэкономить площадь помещения. (3) Требования к максимальной эстетике — шкаф должен быть вровень со стеной, не выступать. (4) Коммерческие объекты — офисы, торговые центры с высокими требованиями к дизайну. Приставной шкаф VTc.541 лучше выбрать, если: (1) Нет ниши в стене — не хочется штробить стену. (2) Несущая стена — нельзя делать нишу. (3) Быстрый монтаж — приставной шкаф устанавливается быстрее.
