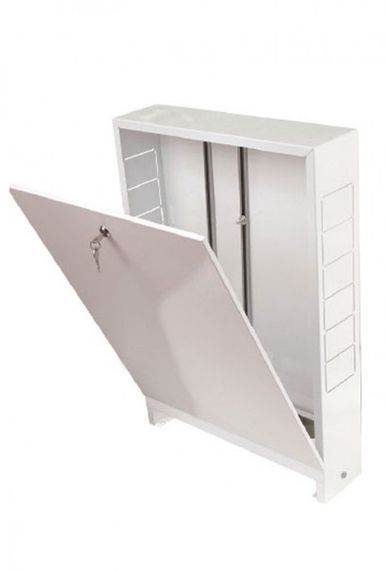

Шкаф коллекторный пристраиваемый VALTEC VTc.541 (ШРН 1-7)
Пристраиваемый коллекторный шкаф VALTEC VTc.541 (ШРН) — премиум-решение для размещения коллекторов! 7 размеров в линейке! (ШРН-1 до ШРН-7). Оцинкованная сталь с порошковой эмалью RAL 9016 (белый). Регулируемая высота 651-691 мм! Откидная дверца с замком. Перфорированные боковые стенки. Передвижные монтажные рейки. Глубина 120 мм.
Принцип работы
Шкаф VALTEC VTc.541 — распределительный шкаф пристенной установки для размещения коллекторов и коллекторных блоков систем внутреннего водопровода и отопления. Детали выполнены из оцинкованной стали, что обеспечивает устойчивость к коррозии. Лицевые поверхности окрашены порошковой эмалью RAL 9016 с предварительной фосфатной подготовкой — это обеспечивает долговечность покрытия и эстетичный внешний вид. Перфорация в боковых стенках позволяет удалять сегменты в удобных местах для пропуска трубопроводов.
Ключевые особенности
- + 7 размеров в линейке! — от ШРН-1 до ШРН-7 (ширина от 454 до 1304 мм)
- + Оцинкованная сталь! — устойчивость к коррозии, долговечность
- + Порошковая эмаль RAL 9016 (белый)! — эстетичный внешний вид
- + Фосфатная подготовка поверхности! — долговечность покрытия
- + Регулируемая высота 651-691 мм! — выдвижные ножки
- + Перфорированные боковые стенки! — удобство пропуска трубопроводов
- + Откидная дверца с замком! — защита от несанкционированного доступа
- + Передвижные монтажные рейки! — гибкость установки оборудования
- + Глубина 120 мм! — компактность, подходит для любых помещений
- + Пристенная установка! — экономия пространства
- + Отверстия в ножках для крепления к полу! — надёжная фиксация
- + Для водопровода и отопления! — универсальное применение
Область применения
- - Системы водяного тёплого пола! — размещение коллекторных групп
- - Системы радиаторного отопления! — размещение распределительных коллекторов
- - Системы водоснабжения! — размещение коллекторов холодной и горячей воды
- - Квартиры, дома, коттеджи
- - Коммерческие помещения и офисы
- - Объекты с требованиями к эстетике (белый цвет RAL 9016!)
- - Объекты с требованиями к защите оборудования (замок на дверце!)
- - Объекты с необходимостью регулировки высоты (выдвижные ножки!)
- - Объекты с ограниченным пространством (глубина 120 мм!)
Технические характеристики всех моделей
| Обозначение | Габаритные размеры (В×Г×Ш), мм | Внутренние размеры (В×Г×Ш), мм | Применение |
| ШРН-1 | 651×120×454 | 567×117×448 | 1-2 коллектора (6-7 выходов) |
| ШРН-2 | 651×120×554 | 567×117×548 | 2 коллектора (8-9 выходов) |
| ШРН-3 | 651×120×704 | 567×117×698 | 2-3 коллектора (10-12 выходов) |
| ШРН-4 | 651×120×854 | 567×117×848 | 3-4 коллектора (до 16 выходов) |
| ШРН-5 | 651×120×1004 | 567×117×998 | 4 коллектора + насосно-смесительный узел |
| ШРН-6 | 651×120×1154 | 567×117×1148 | 5 коллекторов + насосно-смесительный узел |
| ШРН-7 | 651×120×1304 | 567×117×1298 | 6 коллекторов + насосно-смесительный узел |
Общие технические характеристики
| Параметр | Значение |
| Модель | VALTEC VTc.541 (ШРН) |
| Производитель | VALTEC |
| Тип | Пристраиваемый коллекторный шкаф |
| Материал | Оцинкованная сталь |
| Покрытие | Порошковая эмаль RAL 9016 (белый) |
| Подготовка поверхности | Фосфатная |
| Глубина (все модели) | 120 мм |
| Высота (регулируемая) | 651-691 мм |
| Ширина (7 моделей) | 454-1304 мм |
| Тип установки | Пристенная |
| Дверца | Откидная с замком |
| Боковые стенки | Перфорированные |
| Монтажные рейки | Передвижные |
| Ножки | Выдвижные с отверстиями для крепления |
| Назначение | Водопровод, отопление, тёплый пол |
FAQ
Как выбрать подходящий размер шкафа?Выбор размера зависит от количества оборудования: ШРН-1 (454 мм) — 1-2 коллектора на 6-7 выходов (например, NIKHI 6-7 вых); ШРН-2 (554 мм) — 2 коллектора на 8-9 выходов; ШРН-3 (704 мм) — 2-3 коллектора на 10-12 выходов (например, NIKHI 10-12 вых); ШРН-4 (854 мм) — 3-4 коллектора до 16 выходов; ШРН-5 (1004 мм) — 4 коллектора + насосно-смесительный узел (например, NIKHI или VALTEC COMBI); ШРН-6 (1154 мм) — 5 коллекторов + узел; ШРН-7 (1304 мм) — 6 коллекторов + узел. Рекомендуем оставлять запас 10-15% для удобства монтажа.
Зачем нужна регулировка высоты ножек?Регулировка высоты от 651 до 691 мм позволяет адаптировать шкаф под конкретные условия монтажа: (1) Компенсация неровностей пола — если пол не идеально ровный, выдвижные ножки позволяют выровнять шкаф. (2) Подгонка под уровень плитки — если шкаф устанавливается в санузле с плиткой, можно отрегулировать высоту для идеального совпадения с уровнем пола. (3) Удобство монтажа — можно поднять шкаф на 40 мм для более удобного подключения трубопроводов. Ножки имеют отверстия для надёжного крепления к полу.
Какие коллекторы подходят для шкафов VALTEC VTc.541?Шкафы VALTEC VTc.541 подходят для всех коллекторов и коллекторных групп благодаря передвижным монтажным рейкам, которые можно перемещать внутри шкафа. Совместимы с: NIKHI (коллекторы 6-12 вых, насосно-смесительные узлы), VALTEC COMBI (насосно-смесительные узлы 7-10 вых), VALFEX (коллекторные группы 7-10 вых), TIM (коллекторы 7-12 вых). Передвижные рейки позволяют установить оборудование на любой высоте внутри шкафа, что обеспечивает гибкость монтажа.
