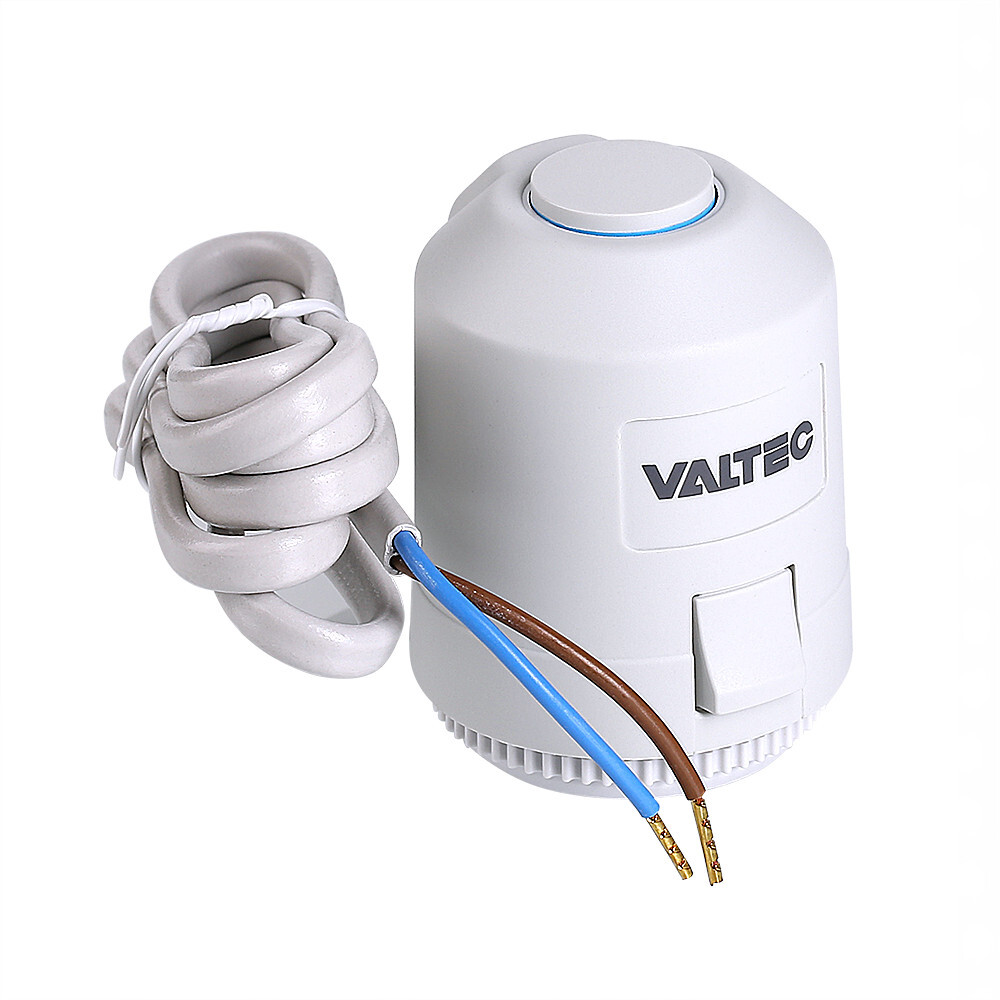

Сервопривод электротермический нормально закрытый VT.TE3043
Электротермический сервопривод VT.TE3043 — надежное решение для радиаторов и коллекторов! Принцип действия: армированный парафин. Нормально закрытый (NC). 2 версии напряжения: 220В или 24В! Резьба 30×1,5. Переходник и кабель 1 м в комплекте. Для отопления и охлаждения зданий.
Принцип работы
Сервопривод работает на принципе термического расширения парафина. Внутри герметичного сильфона находится армированный парафин. При подаче напряжения на встроенный нагревательный элемент парафин нагревается, расширяется и давит на шток клапана — клапан открывается. При отключении питания парафин остывает и сжимается — пружина возвращает шток, клапан закрывается. Управление осуществляется по сигналу от комнатного термостата или контроллера.
Ключевые особенности
- + Нормально закрытый (NC)! — клапан закрыт без питания
- + Электротермический принцип! — армированный парафин
- + 2 версии напряжения: 220В или 24В!
- + Резьба 30×1,5! — стандарт подключения
- + Переходник в комплекте! — готов к установке
- + Кабель 1 м! — достаточная длина
- + Для отопления и охлаждения! — универсальное применение
- + Бесшумная работа! — нет движущихся частей
Сравнение: нормально закрытый (NC) vs нормально открытый (NO)
| Параметр | NC (эта модель) | NO (нормально открытый) |
| Состояние без питания | Клапан ЗАКРЫТ | Клапан ОТКРЫТ |
| При подаче напряжения | Клапан открывается | Клапан закрывается |
| При отключении электричества | Пол перестаёт греть | Пол продолжает греть |
| Безопасность | Риск замерзания | Защита от замерзания |
| Применение | Радиаторы, ГВС, охлаждение | Тёплые полы |
| Энергопотребление | Постоянное (для открытия) | Только при закрытии |
Электротермические vs моторные сервоприводы
| Характеристика | Электротермический (VT.TE3043) | Моторный |
| Принцип действия | Расширение парафина | Электродвигатель |
| Шум при работе | Бесшумный | Есть шум |
| Движущиеся части | Нет (только шток) | Много (шестерни) |
| Надёжность | Высокая | Средняя |
| Скорость срабатывания | Медленная (3-5 мин) | Быстрая |
| Управление | Вкл/выкл | Пропорциональное |
| Цена | Ниже | Выше |
| Применение | Радиаторы, коллекторы | Смесительные клапаны |
Область применения
- - Радиаторные термостатические клапаны! — основное применение
- - Коллекторные термостатические клапаны!
- - Системы охлаждения зданий! — фанкойлы, холодные потолки
- - Системы водяного тёплого пола! — с контролем зон
- - Позонное управление отоплением!
- - Квартиры, частные дома, коммерческие объекты
Технические характеристики
| Параметр | Значение |
| Модель | VT.TE3043 |
| Производитель | VALTEC |
| Тип изделия | Электротермический сервопривод |
| Тип управления | Двухпозиционный (вкл/выкл) |
| Тип привода | Нормально закрытый (NC) |
| Принцип действия | Расширение армированного парафина |
| Напряжение питания | 220В или 24В (50 Гц) |
| Сечение проводников | 0,75 мм² (2 шт.) |
| Длина провода | 1 м |
| Присоединительный размер | 30 × 1,5 |
| Переходник | В комплекте |
| Назначение | Отопление и охлаждение зданий |
FAQ
Почему для радиаторов выбирают NC, а для тёплого пола — NO?Это вопрос безопасности. Для радиаторов NC — норма: при отключении электричества радиатор перестаёт греть, что безопасно. Для тёплого пола NO — защита от замерзания: при отключении электричества пол продолжает греть, предотвращая замерзание системы зимой. Правило: радиаторы, ГВС, охлаждение — NC; тёплый пол — NO. Если в системе тёплого пола есть риск замерзания (дача, гараж) — обязательно NO. Если риск замерзания исключён (квартира с постоянным отоплением) — можно NC.
Какую версию напряжения выбрать — 220В или 24В?Зависит от объекта. Версия 220В — для бытовых систем: частные дома, квартиры. Прямое подключение к бытовой сети, не нужен блок питания. Версия 24В — для промышленных объектов, влажных помещений (ванные, бассейны), систем с низким напряжением безопасности. Требует блок питания 220/24В, но обеспечивает безопасность при обслуживании. Правило: жилые помещения — 220В; влажные помещения и промышленность — 24В.
Как установить сервопривод на клапан?Установка занимает 2-3 минуты. (1) Убедитесь, что на клапане резьба 30×1,5. (2) Если резьба отличается — используйте переходник из комплекта. (3) Накрутите сервопривод на клапан от руки, без инструмента. (4) Подключите провода к термостату или контроллеру (2 провода, сечение 0,75 мм²). (5) Подайте напряжение — сервопривод начнёт работу. Важно: при первом включении сервоприводу нужно 3-5 минут для полного открытия (парафин должен нагреться). Не пугайтесь — это нормальная работа электротермического привода.
