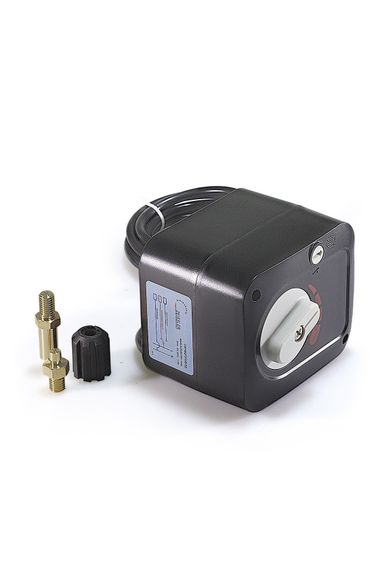

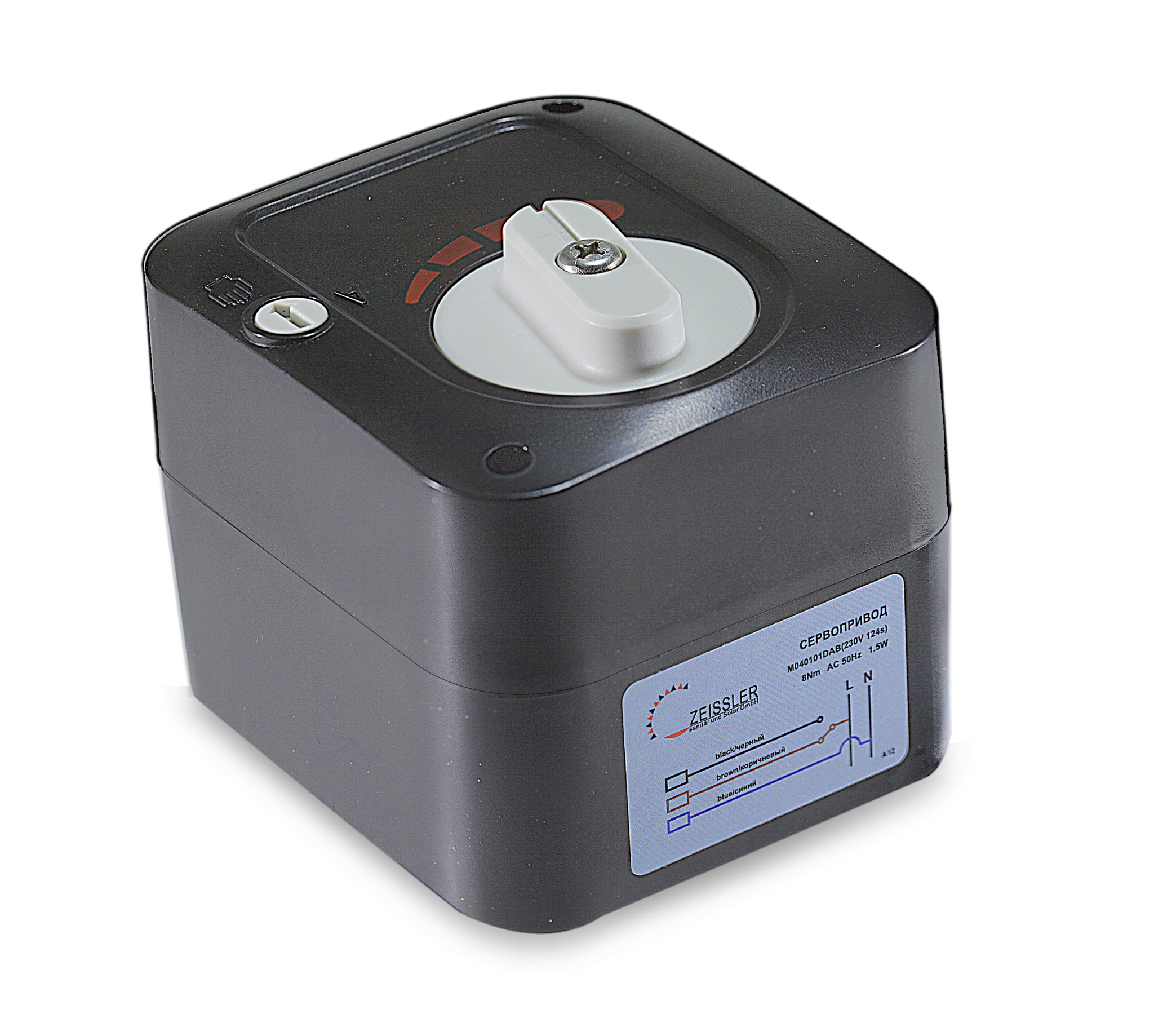

Сервопривод для крана распределительного (230V, 124s, 3-х точечный)
Компактный сервопривод 3-х точечный для смесительных клапанов — профессиональное решение! Крутящий момент >20 Нм (в 4 раза больше обычных!). Поворот 90° за 124 секунды. Ручное управление! Подключение клапанов от 1/2" до 2". Напряжение 230V. Защита IP44. Переходная втулка в комплекте.
Принцип работы
Сервопривод устанавливается на трёх- или четырёхходовой смесительный клапан и автоматически управляет его положением по сигналу от термостата или контроллера. 3-х точечное управление означает три команды: «открыть», «закрыть» и «стоп» — это позволяет точно позиционировать клапан в любом промежуточном положении (не только полностью открыт/закрыт). Поворот на 90° за 124 секунды обеспечивает полное открытие или закрытие клапана. Блокирующий винт и штырь против часовой стрелки защищают от несанкционированного вмешательства. Ручное переключение позволяет управлять клапаном без электричества при необходимости.
Что означает «124s» в названии?
124s — это время полного поворота на 90° (от полностью закрытого до полностью открытого положения). Это важная характеристика, которая влияет на:
- ✓ Плавность регулирования — медленный поворот не создаёт гидроударов
- ✓ Точность позиционирования — контроллер успевает «поймать» нужное положение
- ✓ Долговечность механизма — снижение износа привода и клапана
- ✓ Энергоэффективность — нет резких скачков температуры
Ключевые особенности
- + 3-х точечное управление! — точное позиционирование клапана
- + Крутящий момент >20 Нм! — в 4 раза больше обычных сервоприводов
- + Поворот 90° за 124 сек! — плавное и точное регулирование
- + Ручное управление! — при отключении электричества
- + Подключение клапанов 1/2" - 2"! — универсальная совместимость
- + Напряжение 230V! — стандартная бытовая сеть
- + Защита IP44! — от брызг и пыли
- + Класс защиты II! — двойная изоляция
- + Переходная втулка в комплекте! — готов к установке
- + Блокирующий винт! — защита от несанкционированного вмешательства
- + Температура воздуха -10°С до +55°С! — для любых помещений
Совместимость с клапанами из линейки
| Клапан | Совместимость |
| VALFEX 1" (боковое смешивание) | ✓ Полная (через переходную втулку) |
| VALFEX 1" (центральное смешивание) | ✓ Полная (через переходную втулку) |
| VALFEX 1" (боковое + полное перекрытие) | ✓ Полная (через переходную втулку) |
| VALTEC смесительно-разделительный | ✓ Полная (рекомендуется VT.M.106) |
| Другие трёх- и четырёхходовые клапаны | ✓ Полная (1/2" - 2") |
Сравнение с сервоприводом NO 230V
| Параметр | Эта модель (3-х точечный 124s) | NO 230V (для термовентилей) |
| Тип управления | 3-х точечный (открыть/закрыть/стоп) | Вкл/выкл |
| Крутящий момент | >20 Нм (в 4 раза больше!) | ~5 Нм |
| Угол поворота | 90° | Линейный ход |
| Применение | Смесительные клапаны (3-х и 4-х ходовые) | Термовентили коллекторов |
| Позиционирование | Любое промежуточное | Только открыт/закрыт |
| Ручное управление | Да | Нет |
| Подключение клапанов | 1/2" - 2" | M30×1.5 |
| Защита | IP44, класс II | Не указана |
| Время срабатывания | 124 сек на 90° | 3-5 мин |
Область применения
- - Трёхходовые смесительные клапаны! — основное применение
- - Четырёхходовые смесительные клапаны!
- - Системы с погодозависимой автоматикой! — точное регулирование
- - Узлы подмеса тёплого пола! — поддержание температуры
- - Распределительные узлы! — управление потоками
- - Коммерческие и промышленные объекты! — благодаря крутящему моменту >20 Нм
- - Объекты с контроллерами отопления
Технические характеристики
| Параметр | Значение |
| Тип изделия | Сервопривод 3-х точечный для смесительных клапанов |
| Напряжение питания | 220-230В |
| Крутящий момент | >20 Нм |
| Угол вращения | 90° |
| Сигнал управления | 3-х точечный (импульсный) |
| Скорость (время полного хода) | 60-115 сек (124s номинал) |
| Длина кабеля питания | 1,5 м |
| Температура воздуха | от -10°С до +55°С |
| Степень защиты | IP44 |
| Класс защиты | II (двойная изоляция) |
| Диаметр подключения клапанов | от 1/2" до 2" |
| Ручное управление | Да (переключение) |
| Переходная втулка | В комплекте |
FAQ
Что такое «3-х точечное управление» и чем оно лучше обычного?3-х точечное управление означает, что контроллер может подать три команды: «открыть», «закрыть» и «стоп». Это позволяет точно позиционировать клапан в любом промежуточном положении, а не только полностью открыт или закрыт. Например, контроллер может открыть клапан на 30%, 50% или 75% — в зависимости от потребности в тепле. Обычный сервопривод (вкл/выкл) может только полностью открыть или закрыть клапан. 3-х точечное управление обеспечивает плавное регулирование температуры, отсутствие скачков и более точное поддержание заданного режима. Это критически важно для погодозависимой автоматики и сложных гидравлических систем.
Почему крутящий момент >20 Нм — это важно?Крутящий момент >20 Нм — это в 4 раза больше, чем у обычных сервоприводов для термовентилей (~5 Нм). Высокий крутящий момент необходим для смесительных клапанов большого диаметра (от 1/2" до 2"), которые работают под высоким давлением теплоносителя и имеют значительное сопротивление повороту. Если крутящий момент недостаточен, сервопривод не сможет провернуть клапан или будет работать с перегрузкой, что приведёт к быстрому выходу из строя. Момент >20 Нм обеспечивает надёжную работу с любыми смесительными клапанами в диапазоне 1/2"-2", включая крупные коммерческие и промышленные объекты. Это профессиональный сервопривод для ответственных систем.
Когда выбирать этот сервопривод, а когда обычный NO 230V?Выбор зависит от типа клапана. Этот сервопривод (3-х точечный) нужен для трёх- и четырёхходовых смесительных клапанов — они управляют потоками теплоносителя в узлах подмеса тёплого пола, распределительных узлах, системах с погодозависимой автоматикой. Обычный сервопривод NO 230V (с линейным ходом) нужен для термовентилей коллекторов тёплого пола с резьбой M30×1.5 — они просто открывают или закрывают поток в каждой петле тёплого пола. Краткое правило: если клапан поворачивается на 90° (ручка в виде рычага) — нужен этот сервопривод. Если клапан имеет шток с резьбой M30×1.5 (под колпачок) — нужен обычный NO 230V. Эти два типа сервоприводов не взаимозаменяемы!
