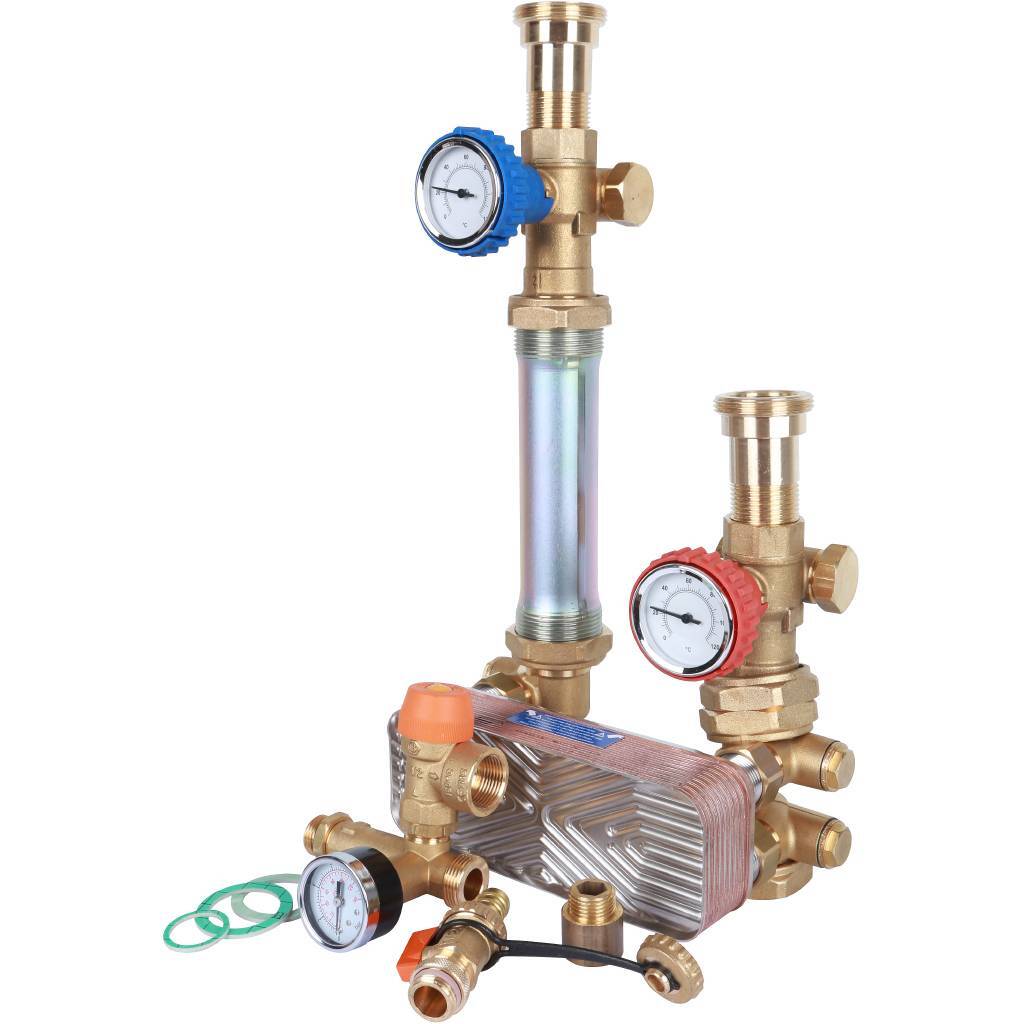

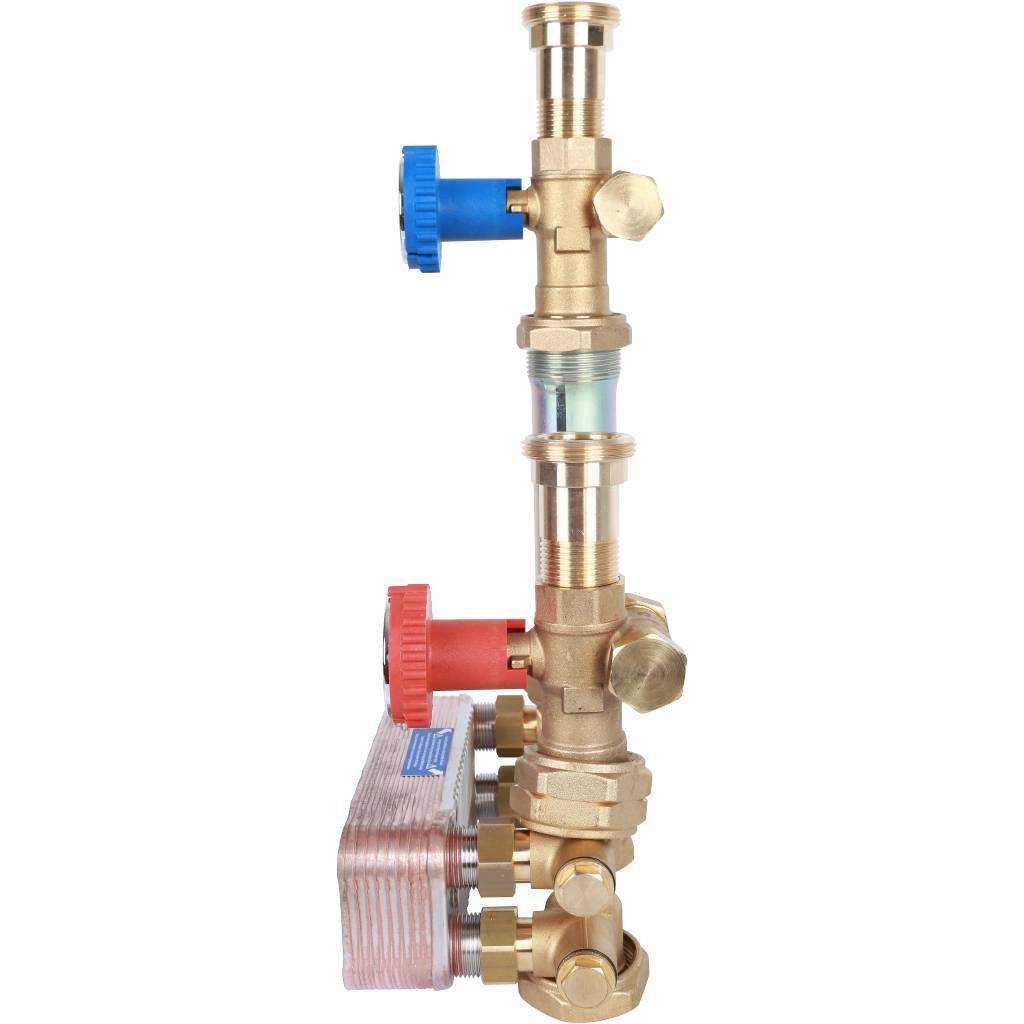

Насосная группа STOUT SDG-0038 с теплообменником 28 пластин
Насосная группа STOUT SDG-0038 — мощное решение для больших площадей! Пластинчатый теплообменник на 28 пластин — увеличенная мощность! Без насоса! Монтажная длина 180 мм. Подключение 1″ (верх/низ), насос 1½″. Макс. температура +110°C. Давление 10 бар. Теплоизоляция в комплекте.
Принцип работы

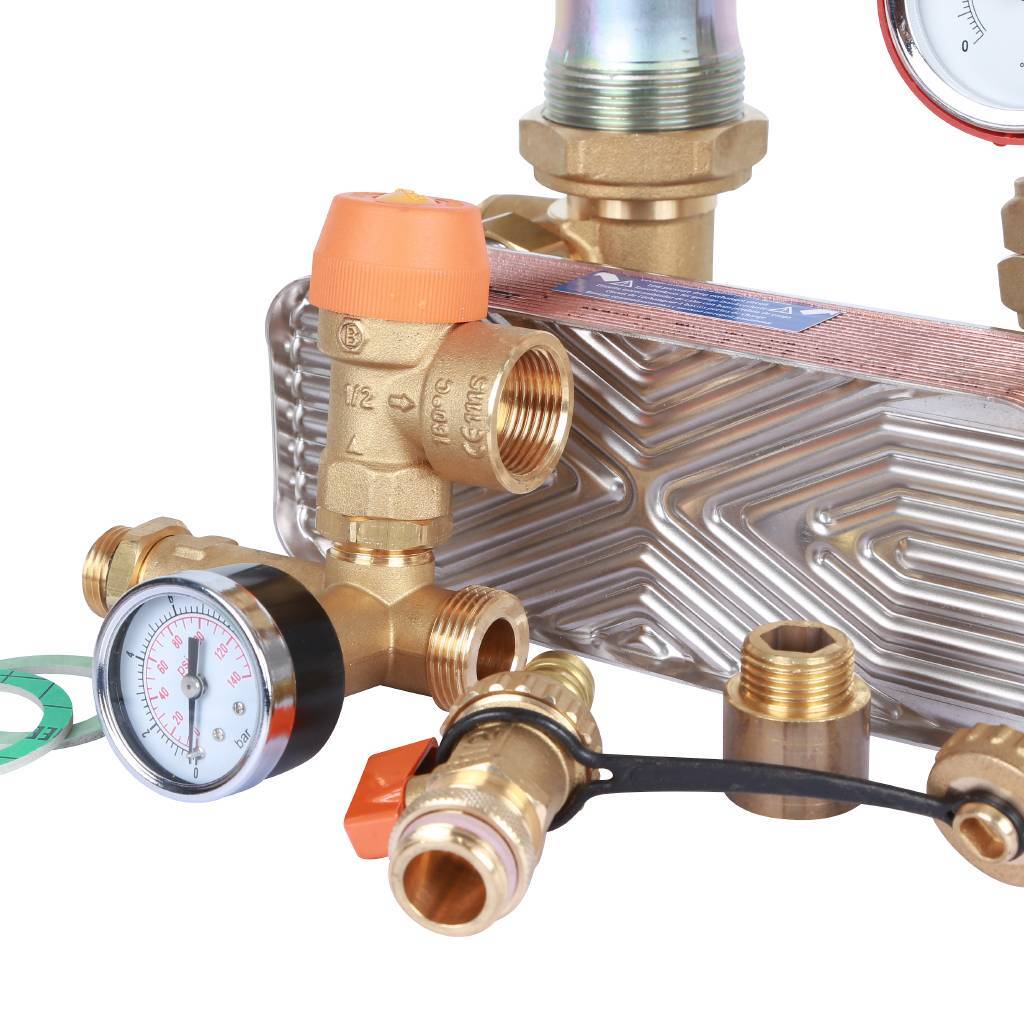

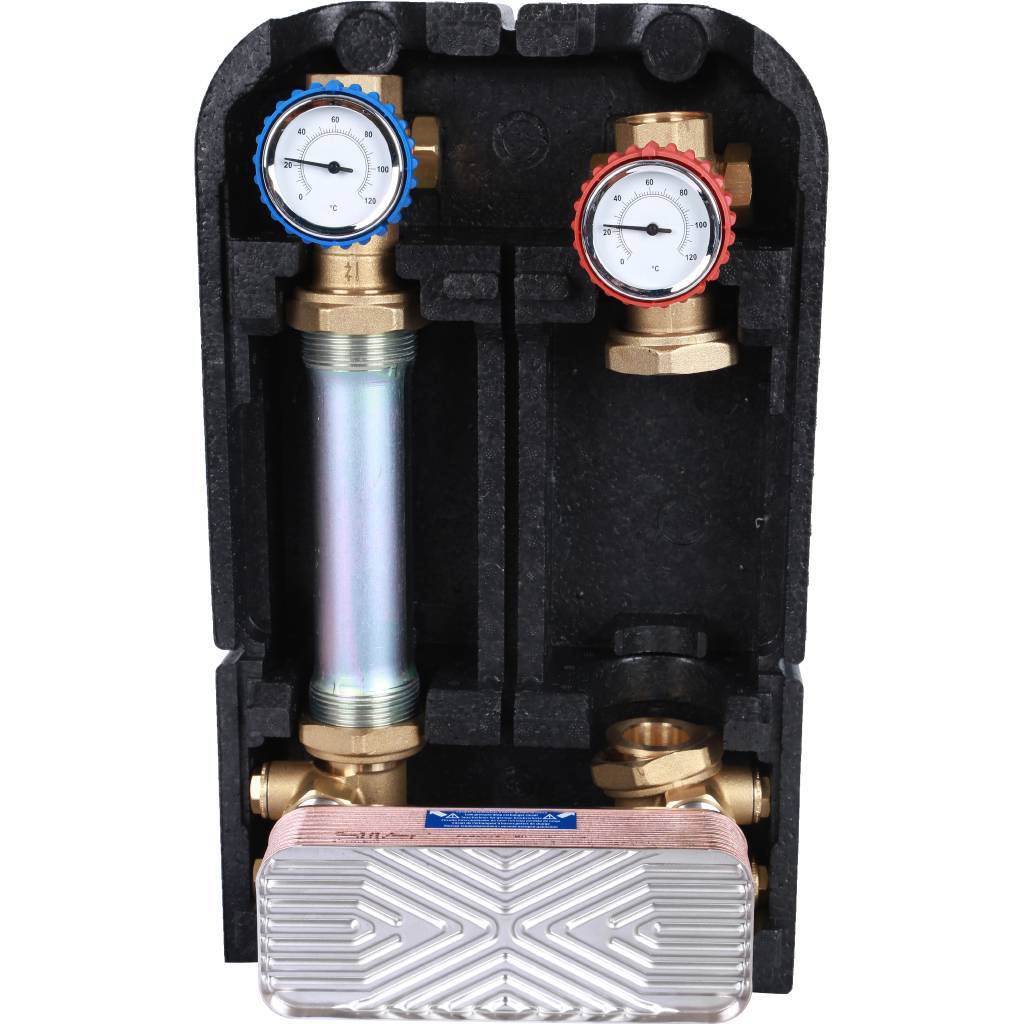

Насосная группа STOUT SDG-0038 — это мощное решение с пластинчатым теплообменником для разделения контуров отопления. Теплообменник с увеличенным количеством пластин (28 шт.) передаёт тепло от первичного контура (котёл) ко вторичному контуру (тёплый пол, радиаторы) без смешивания теплоносителей. Увеличенная площадь теплообмена обеспечивает передачу большей тепловой мощности — до 80-100 кВт. Это обеспечивает полную гидравлическую изоляцию контуров, защиту котла от конденсата и возможность использовать разные теплоносители. Поставляется полностью в собранном виде с теплоизоляцией.
Ключевые особенности
- + Пластинчатый теплообменник! — 28 пластин (увеличенная мощность)
- + Мощность до 80-100 кВт! — для больших площадей
- + Разделение контуров! — без смешивания теплоносителей
- + Монтажная длина 180 мм! — стандарт для насосов
- + Макс. температура +110°C! — для высокотемпературных систем
- + Давление 10 бар! — для мощных систем
- + Межосевое расстояние 125 мм! — стандарт
- + Подключение 1″ (верх/низ)! — стандартный размер
- + Патрубок насоса 1½″! — увеличенный

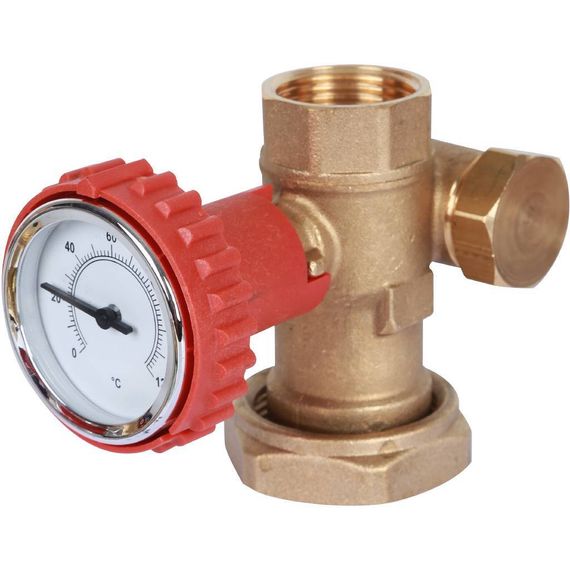

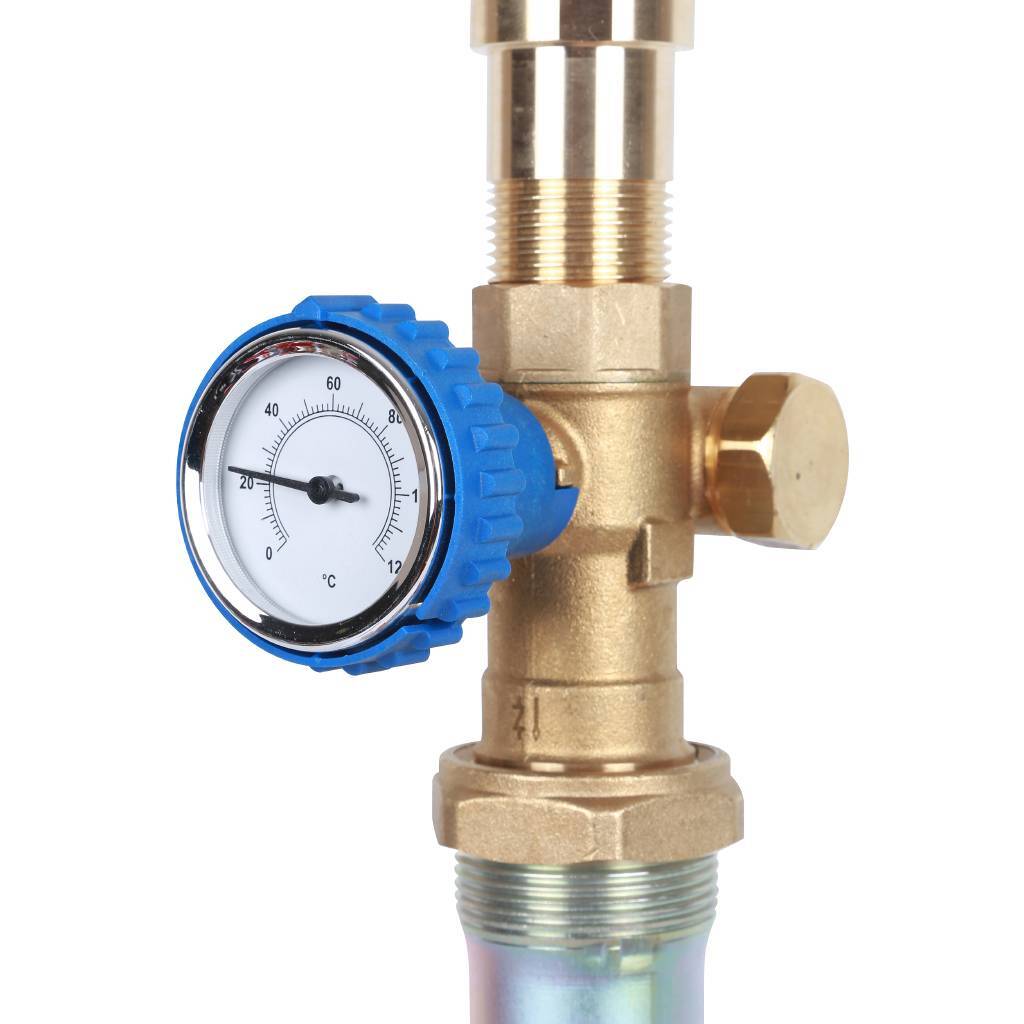

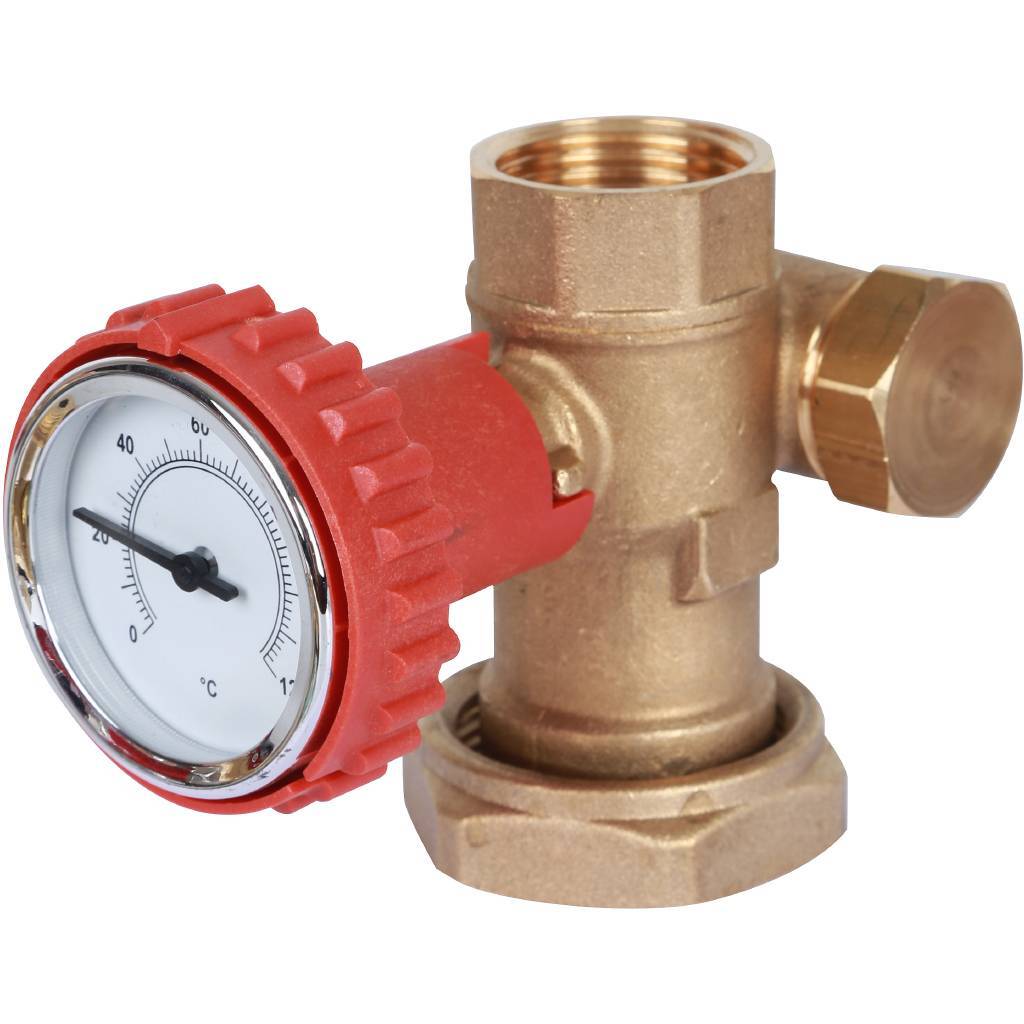

- + Термометры и манометр! — полный контроль
Зачем нужен теплообменник в насосной группе?
| Преимущество | Описание |
| Защита котла от конденсата | Низкая температура обратки не попадает в котёл — продлевает срок службы |
| Разные теплоносители | В котле — вода, в тёплом полу — антифриз (через теплообменник) |
| Гидравлическая изоляция | Контуры не влияют друг на друга — стабильная работа системы |
| Защита от загрязнений | Грязь из вторичного контура не попадает в котёл |
| Безопасность | При аварии во вторичном контуре котёл остаётся защищённым |
Для каких систем подходит: системы с конденсационными котлами (защита от низких температур), системы с антифризом во вторичном контуре, многоконтурные системы с разной гидравликой, объекты с требованием защиты котла, большие площади отопления.
Что значит "28 пластин"?
| Количество пластин | Мощность теплообменника | Применение |
| 10-12 пластин | До 30 кВт | Небольшие дома до 200 м² |
| 18 пластин | До 50-60 кВт | Средние дома 200-400 м² |
| 28 пластин (эта модель) | До 80-100 кВт | Большие коттеджи 400-800 м² |
| 30+ пластин | 100+ кВт | Коммерческие объекты 800+ м² |
Принцип: чем больше пластин, тем больше площадь теплообмена и выше мощность. 28 пластин — оптимальный выбор для больших частных домов площадью 400-800 м² с котлом мощностью до 80-100 кВт.
Область применения
- - Большие коттеджи и виллы! — площадь 400-800 м²
- - Конденсационные котлы! — защита от низких температур обратки
- - Системы с антифризом! — вода в котле, антифриз в тёплом полу
- - Водяные тёплые полы большой площади!
- - Многоконтурные системы! — гидравлическая изоляция
- - Котлы мощностью до 80-100 кВт!
- - Коммерческие объекты! — защита оборудования
- - Объекты с требованием защиты котла от загрязнений
Технические характеристики
| Параметр | Значение |
| Модель | SDG-0038 |
| Производитель | STOUT |
| Тип изделия | Насосная группа с пластинчатым теплообменником |
| Количество пластин теплообменника | 28 пластин |
| Наличие насоса | Без насоса |
| Монтажная длина насосной базы | 180 мм |
| Межосевое расстояние | 125 мм |
| Верхние присоединительные патрубки | 1″ ВР (внутренняя резьба) |
| Нижние присоединительные патрубки | 1″ НР (наружная резьба) |
| Патрубок для насоса | 1½″ ВР (внутренняя резьба) |
| Максимальная температура теплоносителя | +110°C |
| Максимальное рабочее давление | 10 бар |
| Рабочая среда | Вода, водный раствор гликолей (до 30%) |
| Шкала термометра | от 0°C до +120°C |
| Шкала манометра | от 0 до 10 бар |
| Температура транспортировки и хранения | от -20°C до +50°C |

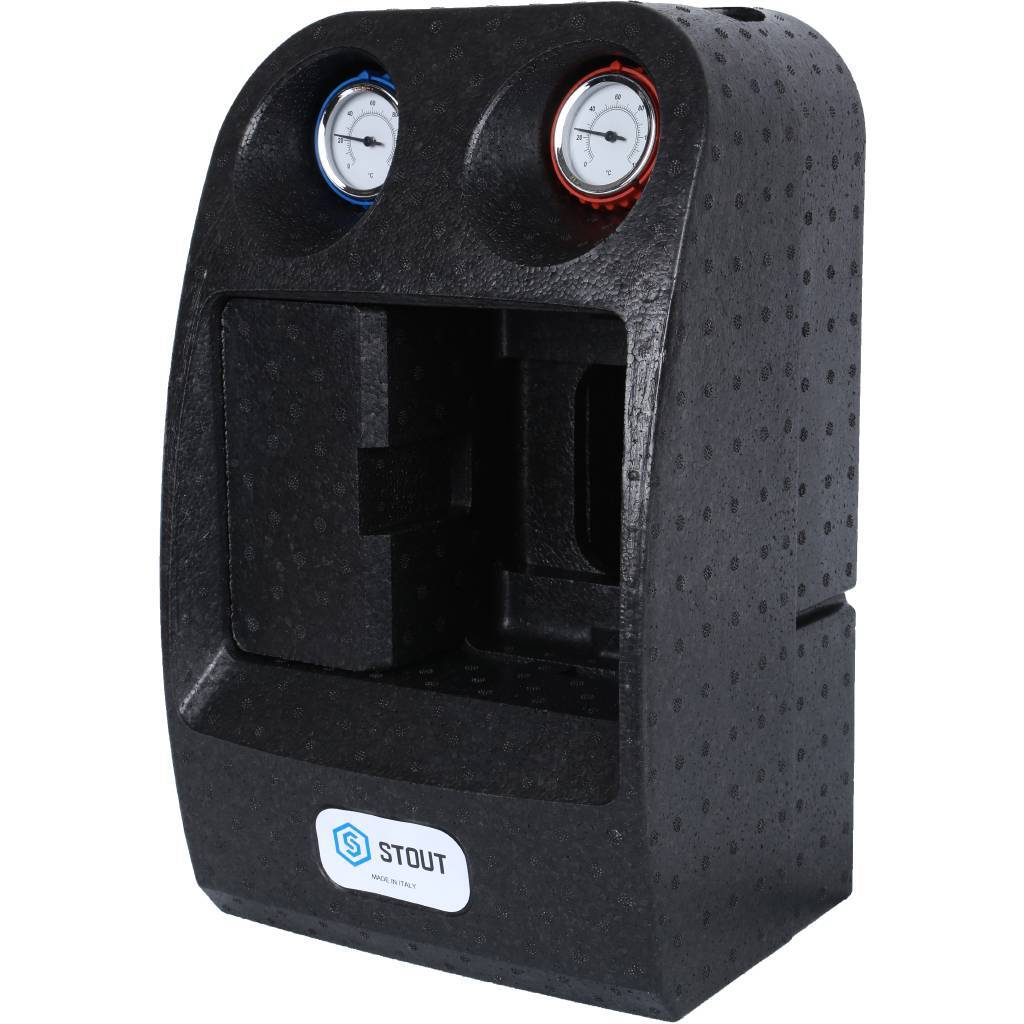

| Теплоизоляция | В комплекте |
