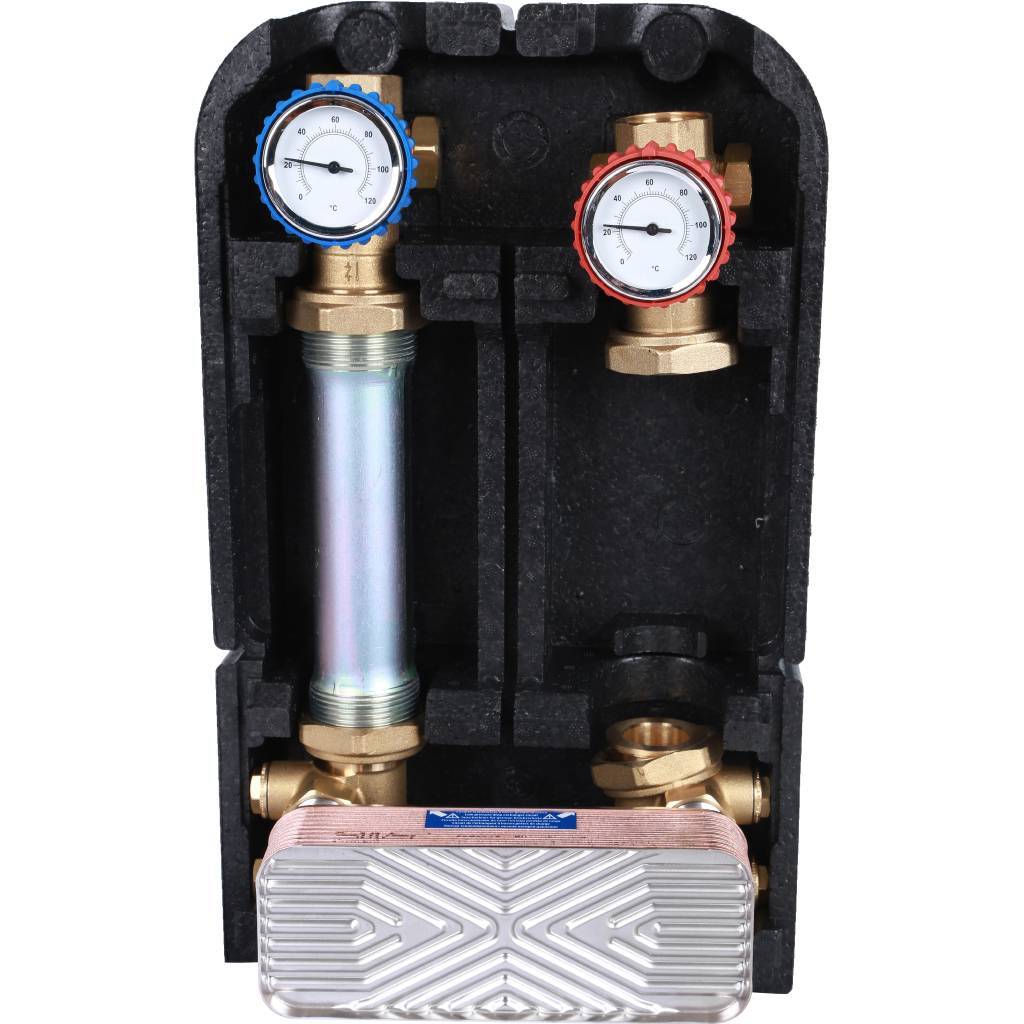

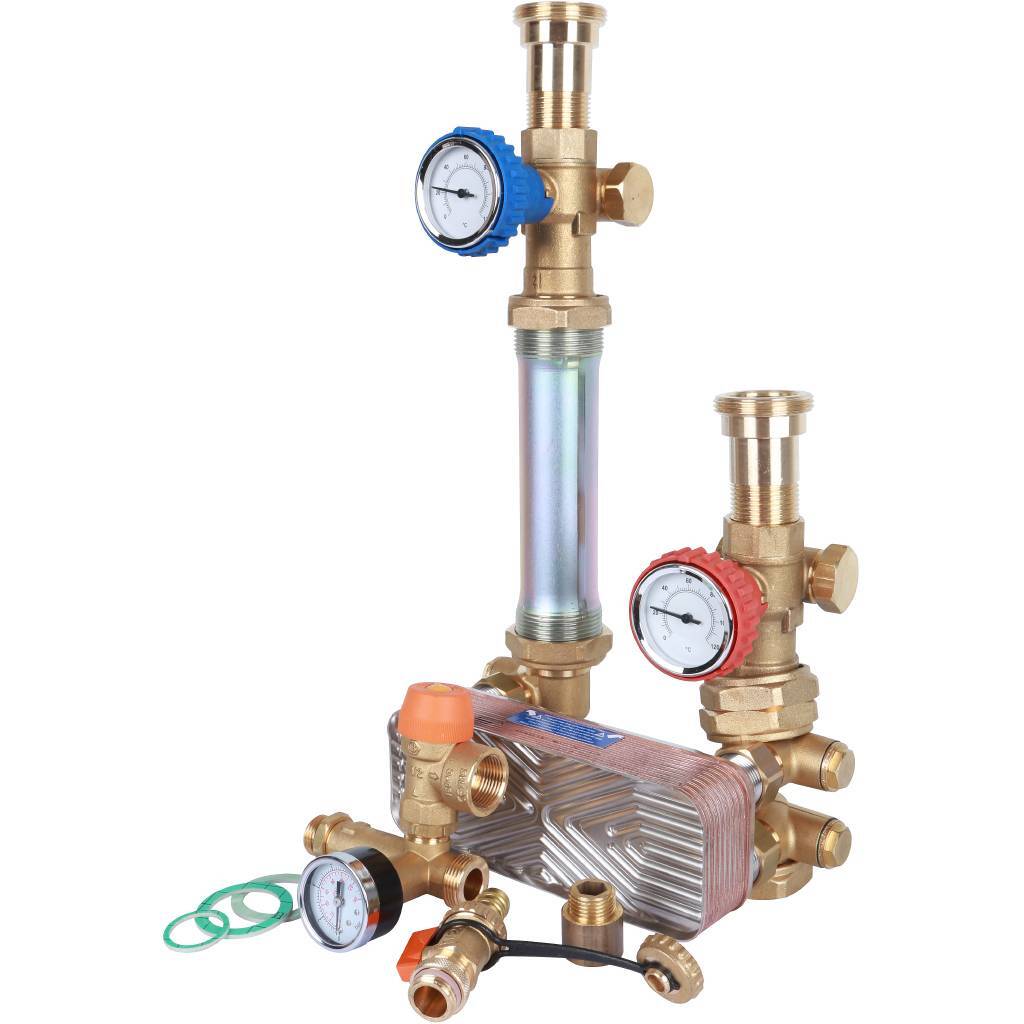

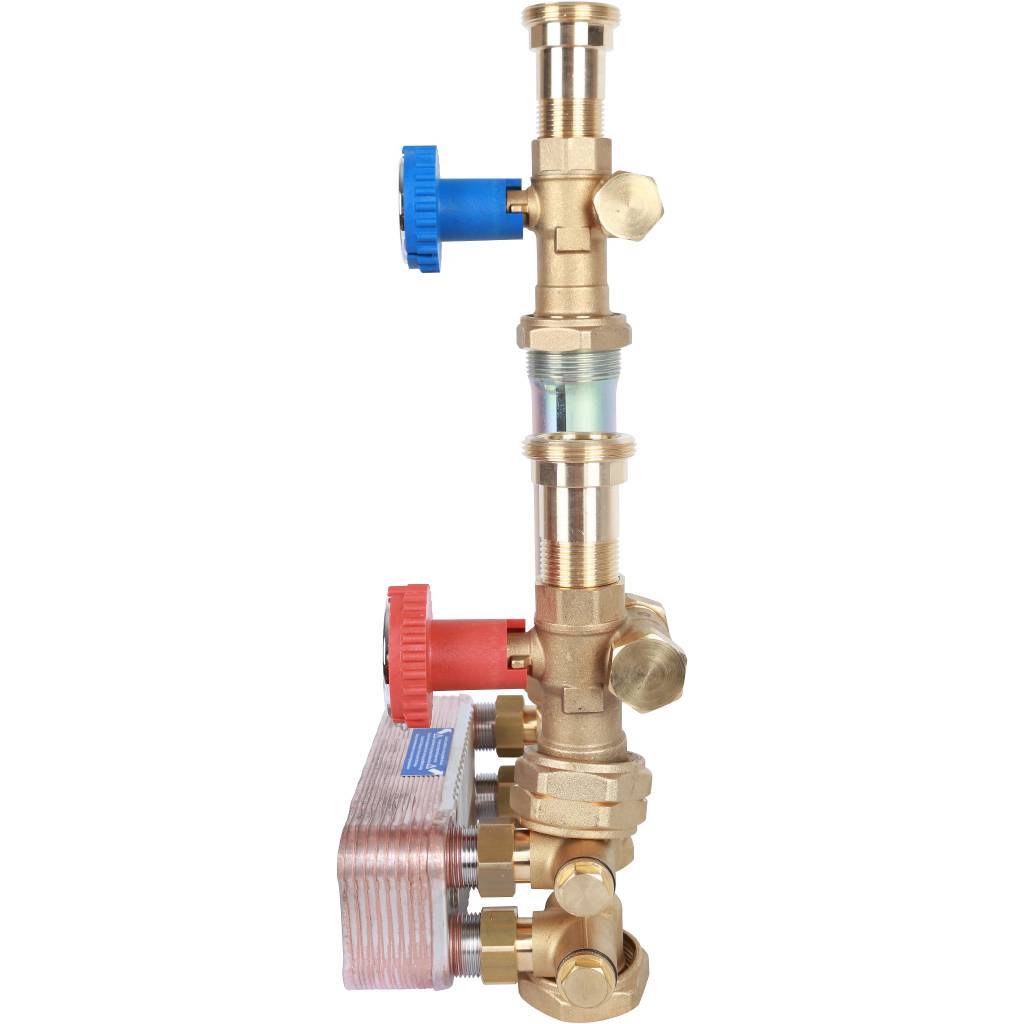

Насосная группа STOUT SDG-0038 с теплообменником 18 пластин
Насосная группа STOUT SDG-0038 — разделение контуров через теплообменник! Пластинчатый теплообменник на 18 пластин. Без насоса! Монтажная длина 180 мм. Подключение 1″ (верх/низ), насос 1½″. Макс. температура +110°C. Давление 10 бар. Теплоизоляция в комплекте.
Принцип работы
Насосная группа STOUT SDG-0038 — это уникальное решение с пластинчатым теплообменником для разделения контуров отопления. Теплообменник передаёт тепло от первичного контура (котёл) ко вторичному контуру (тёплый пол, радиаторы) без смешивания теплоносителей. Это обеспечивает полную гидравлическую изоляцию контуров, защиту котла от конденсата и возможность использовать разные теплоносители (например, воду в котле и антифриз в тёплом полу). Насос обеспечивает циркуляцию во вторичном контуре. Поставляется полностью в собранном виде с теплоизоляцией.
Ключевые особенности

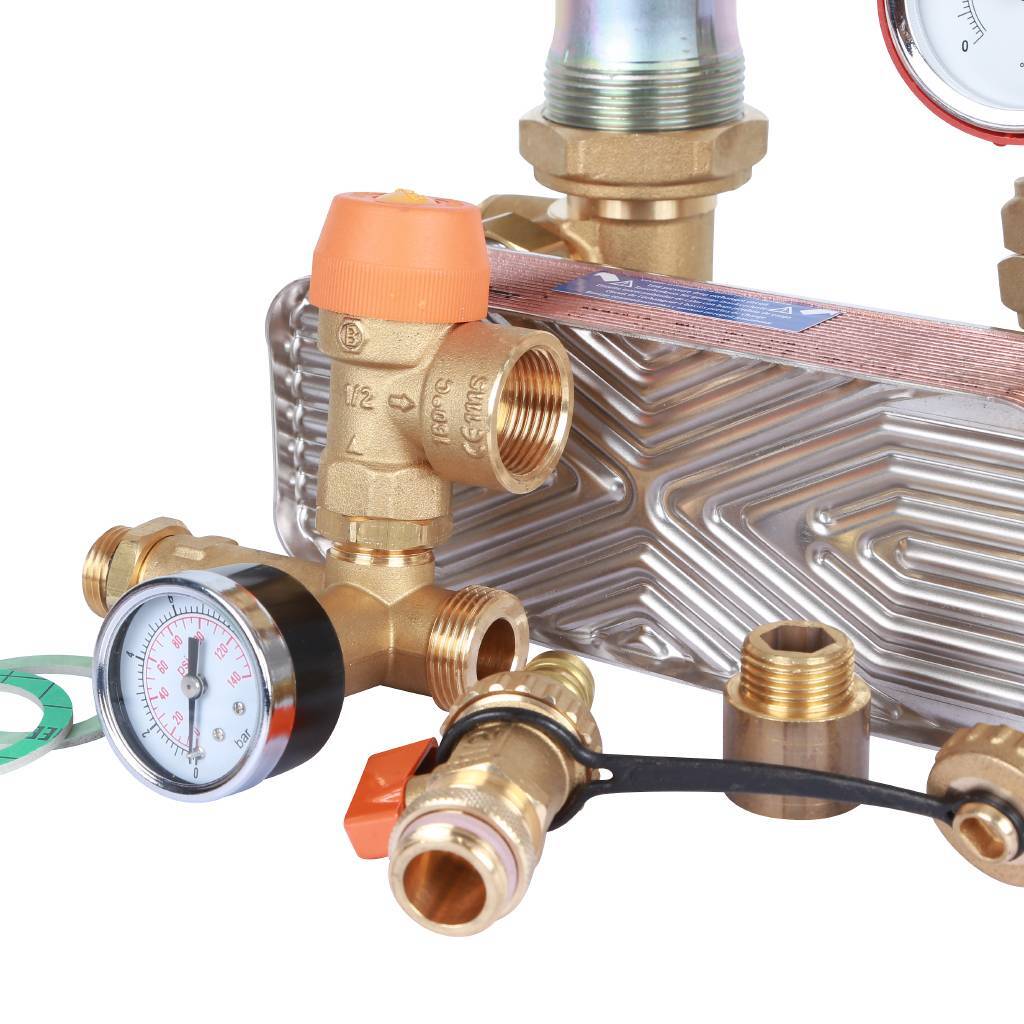

- + Пластинчатый теплообменник! — 18 пластин
- + Разделение контуров! — без смешивания теплоносителей
- + Монтажная длина 180 мм! — стандарт для насосов
- + Макс. температура +110°C! — для высокотемпературных систем
- + Давление 10 бар! — для мощных систем
- + Межосевое расстояние 125 мм! — стандарт
- + Подключение 1″ (верх/низ)! — стандартный размер
- + Патрубок насоса 1½″! — увеличенный

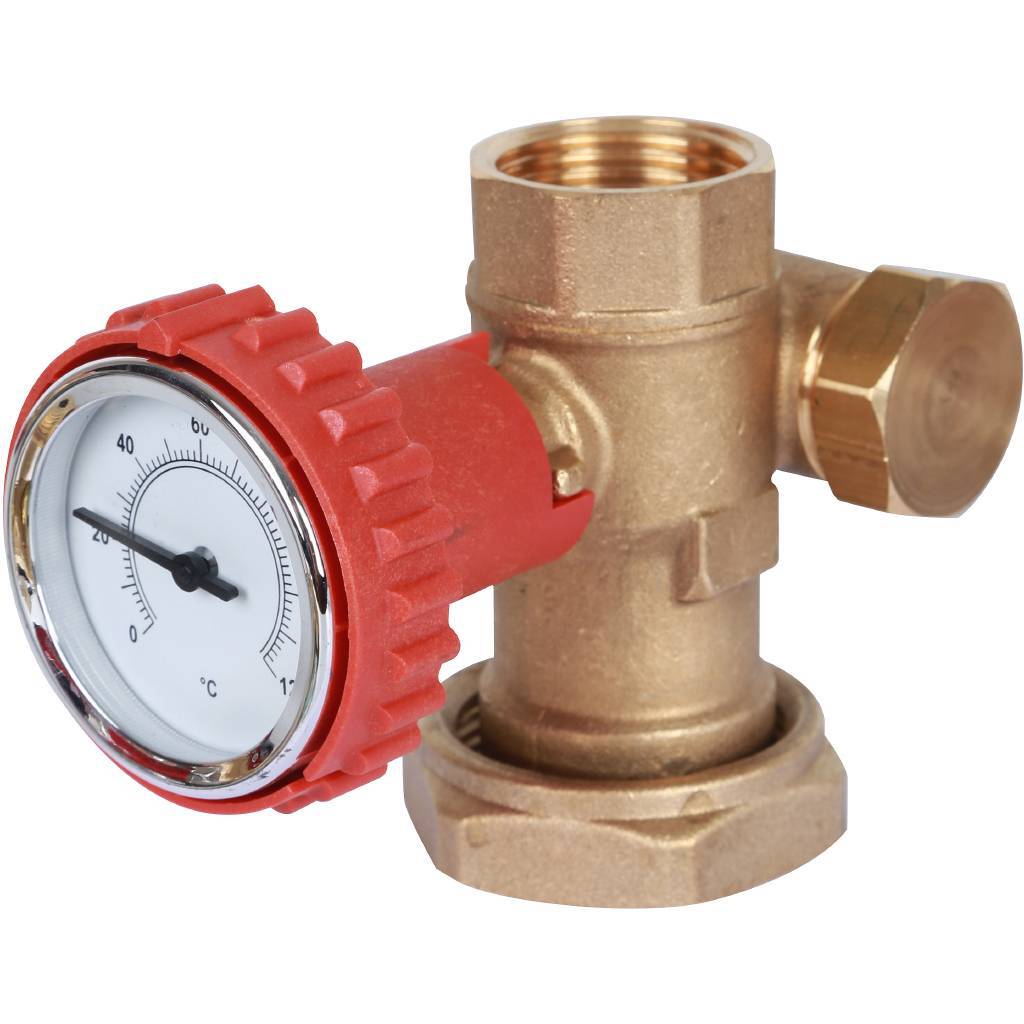

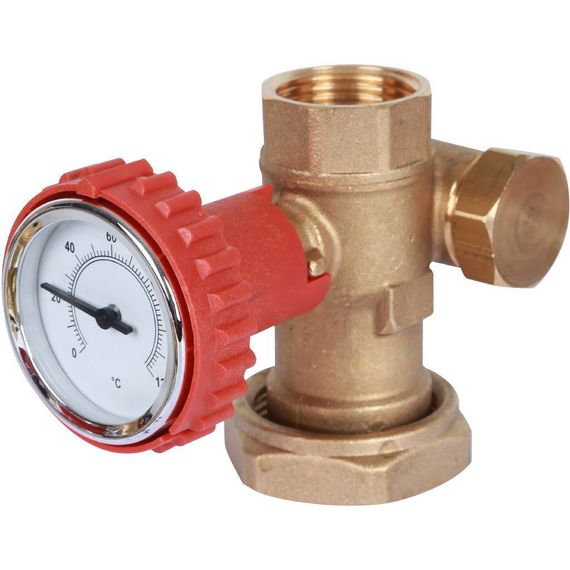

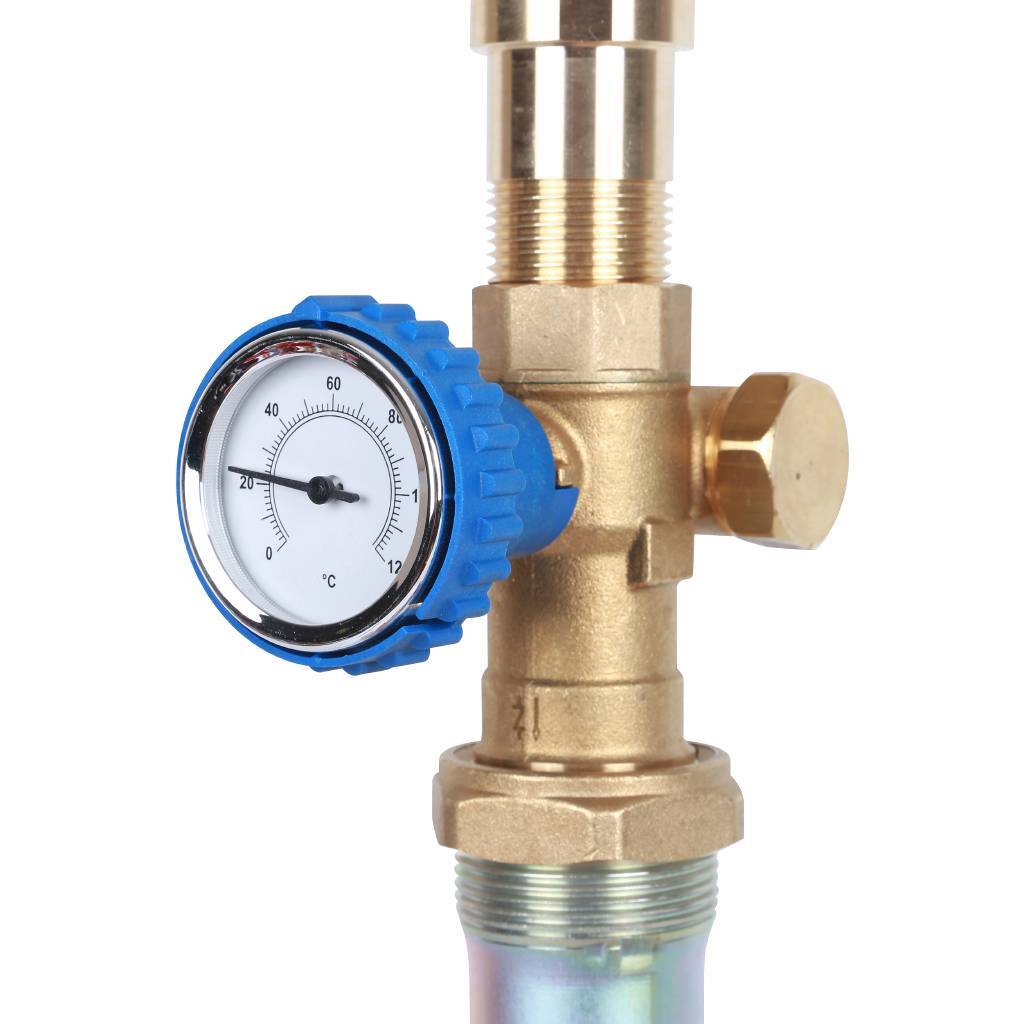

- + Термометры и манометр! — полный контроль

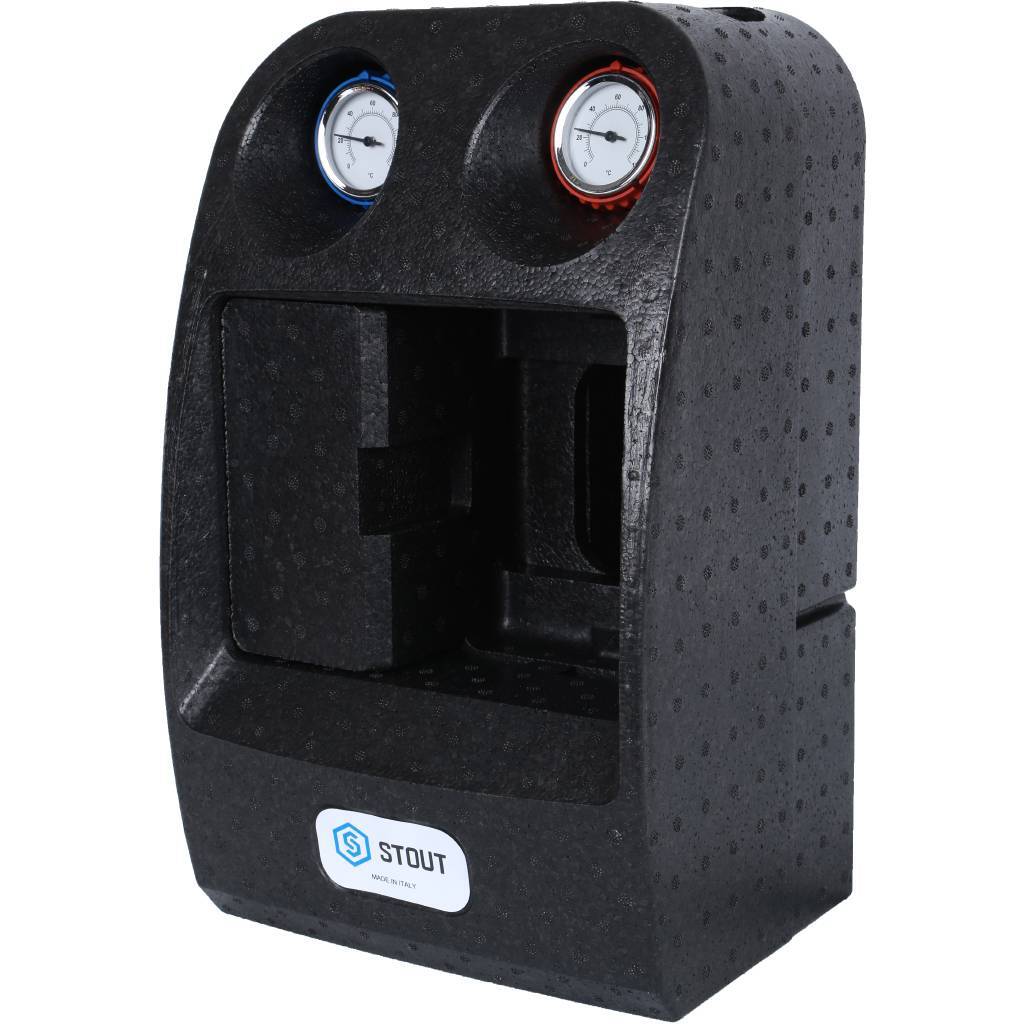

- + Теплоизоляция в комплекте! — энергосбережение
Зачем нужен теплообменник в насосной группе?
| Преимущество | Описание |
| Защита котла от конденсата | Низкая температура обратки не попадает в котёл — продлевает срок службы |
| Разные теплоносители | В котле — вода, в тёплом полу — антифриз (через теплообменник) |
| Гидравлическая изоляция | Контуры не влияют друг на друга — стабильная работа системы |
| Защита от загрязнений | Грязь из вторичного контура не попадает в котёл |
| Безопасность | При аварии во вторичном контуре котёл остаётся защищённым |
Для каких систем подходит: системы с конденсационными котлами (защита от низких температур), системы с антифризом во вторичном контуре, многоконтурные системы с разной гидравликой, объекты с требованием защиты котла.
Что значит "18 пластин"?
| Количество пластин | Мощность теплообменника | Применение |
| 10-12 пластин | До 30 кВт | Небольшие дома до 200 м² |
| 18 пластин (эта модель) | До 50-60 кВт | Средние дома 200-400 м² |
| 24-30 пластин | До 80-100 кВт | Большие коттеджи 400-800 м² |
Принцип: чем больше пластин, тем больше площадь теплообмена и выше мощность. 18 пластин — оптимальный выбор для большинства частных домов площадью 200-400 м² с котлом мощностью до 50-60 кВт.
Область применения
- - Конденсационные котлы! — защита от низких температур обратки
- - Системы с антифризом! — вода в котле, антифриз в тёплом полу
- - Водяные тёплые полы! — разделение контуров
- - Многоконтурные системы! — гидравлическая изоляция
- - Частные дома 200-400 м²! — оптимальная мощность
- - Котлы мощностью до 50-60 кВт!
- - Коммерческие объекты! — защита оборудования
- - Объекты с требованием защиты котла от загрязнений
Технические характеристики
| Параметр | Значение |
| Модель | SDG-0038 |
| Производитель | STOUT |
| Тип изделия | Насосная группа с пластинчатым теплообменником |
| Количество пластин теплообменника | 18 пластин |
| Наличие насоса | Без насоса |
| Монтажная длина насосной базы | 180 мм |
| Межосевое расстояние | 125 мм |
| Верхние присоединительные патрубки | 1″ ВР (внутренняя резьба) |
| Нижние присоединительные патрубки | 1″ НР (наружная резьба) |
| Патрубок для насоса | 1½″ ВР (внутренняя резьба) |
| Максимальная температура теплоносителя | +110°C |
| Максимальное рабочее давление | 10 бар |
| Рабочая среда | Вода, водный раствор гликолей (до 30%) |
| Шкала термометра | от 0°C до +120°C |
| Шкала манометра | от 0 до 10 бар |
| Температура транспортировки и хранения | от -20°C до +50°C |
| Теплоизоляция | В комплекте |
