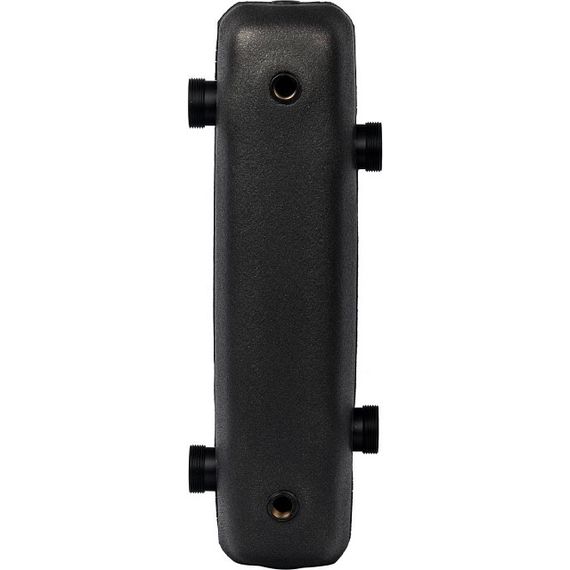

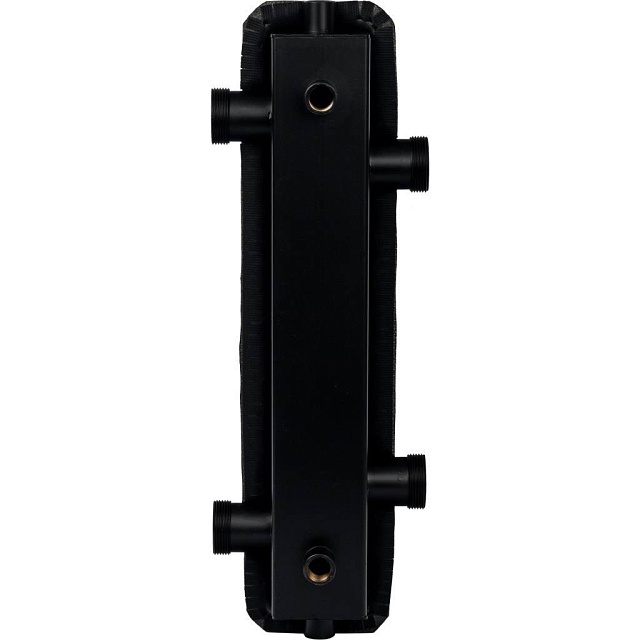

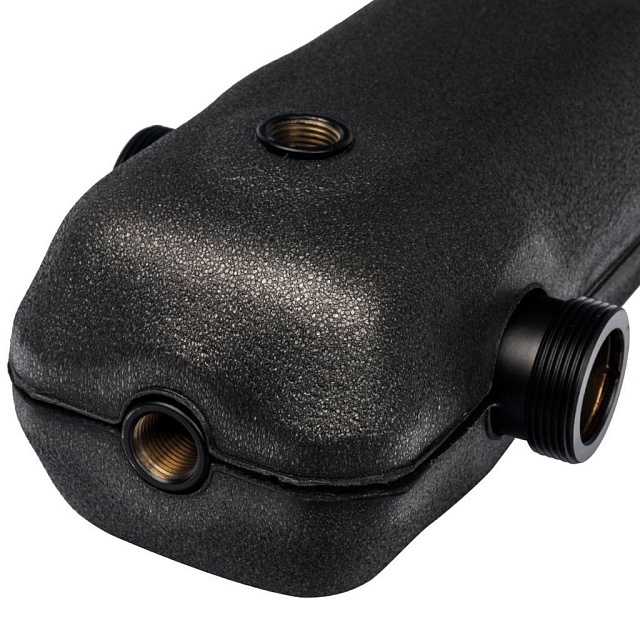

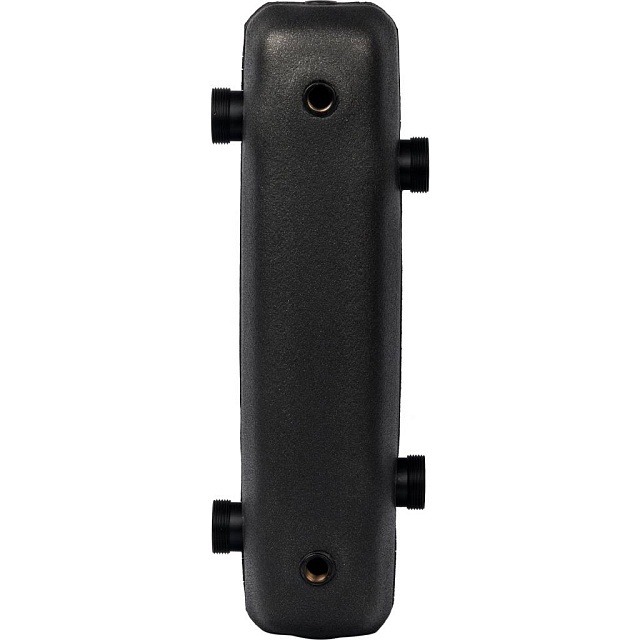

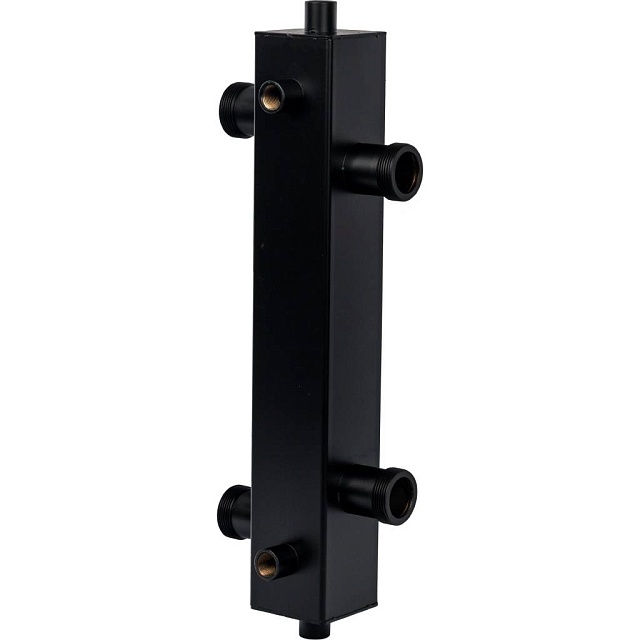

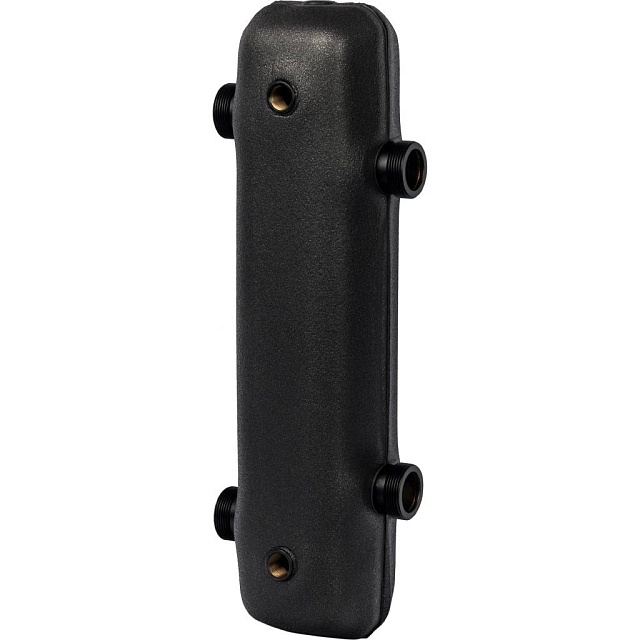

Гидравлическая стрелка STOUT на 4 м³/ч
Гидравлическая стрелка STOUT — мощная защита для систем до 90 кВт! Расход 4 м³/ч. Давление 10 бар — повышенная прочность. Подключение G 1½″ (НР). Материал сталь S235. EPP-теплоизоляция! Вертикальный монтаж. Для воды и гликоля до 30%.
Принцип работы
Гидравлическая стрелка STOUT — это гидравлический разделитель между котловым контуром и контурами потребителей. Она защищает котловые насосы от влияния насосов потребителей и наоборот, обеспечивая стабильную работу системы. Стрелка выравнивает давление и температуру между контурами, предотвращает «перетягивание» теплоносителя и защищает котёл от конденсата и термических ударов. Увеличенный расход 4 м³/ч и давление 10 бар позволяют использовать стрелку в более мощных системах. EPP-теплоизоляция снижает теплопотери и защищает от конденсата.
Ключевые особенности
- + Расход 4 м³/ч! — для систем мощностью до 90 кВт
- + Давление 10 бар! — повышенная прочность
- + Защита котла! — от влияния насосов потребителей
- + Сталь S235! — высокая прочность
- + EPP-теплоизоляция! — снижение теплопотерь
- + Подключение G 1½″ (НР)! — универсальный размер
- + Вертикальный монтаж! — классическая установка
- + Гликоль до 30%! — для антифризных систем
Зачем нужна гидравлическая стрелка?
| Проблема | Решение через гидрострелку |
| Влияние насосов потребителей на котёл | Стрелка разделяет контуры — насосы работают независимо |
| Нестабильное давление | Стрелка выравнивает давление между контурами |
| Конденсат в котле | Стрелка подмешивает горячую воду — защита от конденсата |
| Термические удары | Плавное смешивание потоков — защита от перепадов температуры |
| Разная гидравлика контуров | Каждый контур работает со своим расходом и давлением |
Для каких систем подходит: многоконтурные системы отопления с 2-5 потребителями, системы с разной гидравликой контуров, котельные с мощными котлами от 40 до 90 кВт, системы с повышенным рабочим давлением.
Преимущества давления 10 бар
Повышенное номинальное давление 10 бар даёт три ключевых преимущества: (1) Запас прочности — стрелка выдерживает повышенные нагрузки, что важно для многоэтажных домов и систем с высоким давлением. (2) Надёжность — снижен риск протечек и повреждений при скачках давления. (3) Универсальность — подходит для систем с рабочим давлением до 10 бар, включая коммерческие объекты и промышленные котельные.
Преимущества EPP-теплоизоляции
EPP (вспененный полипропилен) — современный теплоизоляционный материал. Преимущества: (1) Снижение теплопотерь на 15-20% — экономия на отоплении. (2) Защита от конденсата — продление срока службы. (3) Негорючий материал — повышенная безопасность. (4) Цельный кожух — быстрый монтаж, эстетичный вид. (5) Защита от механических повреждений.
Технические характеристики
| Параметр | Значение |
| Производитель | STOUT |
| Тип изделия | Гидравлическая стрелка (гидроразделитель) |
| Предельный расход теплоносителя | 4 м³/ч |
| Номинальное давление | 10 бар |
| Материал корпуса | Сталь S235 |
| Материал теплоизоляции | EPP (вспененный полипропилен) |
| Присоединительная резьба | G 1½″ (НР) |
| Вариант размещения | Вертикально |
| Теплоноситель | Вода, гликоль (до 30%) |
| Применение | Закрытые системы отопления |
