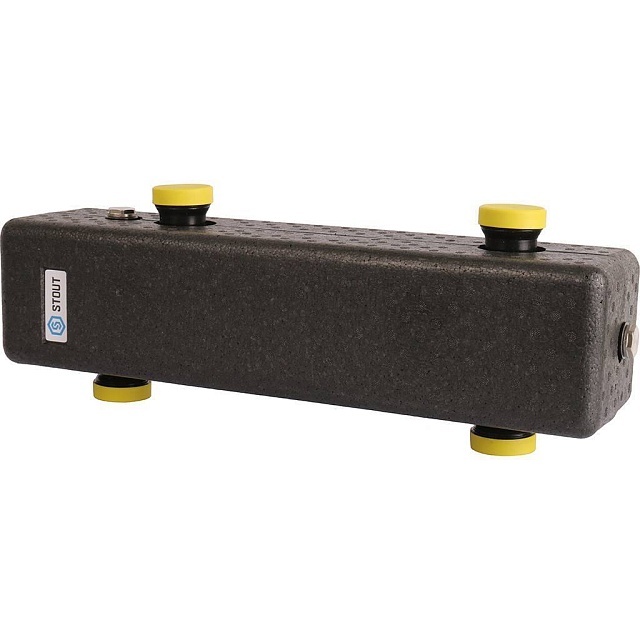

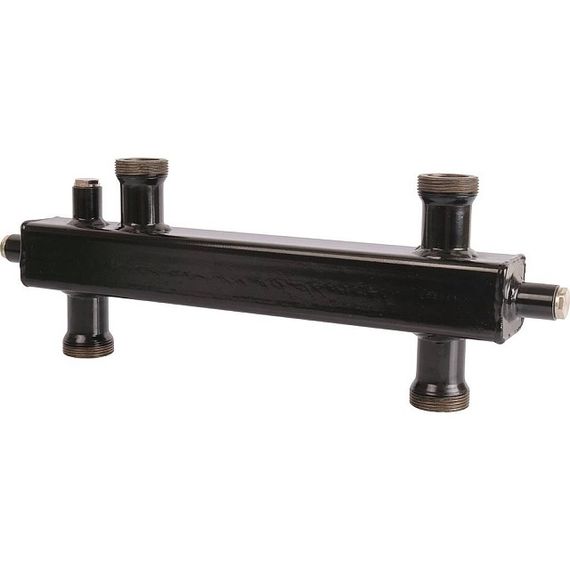

Гидравлическая стрелка STOUT на 3 м³/ч

Гидравлическая стрелка STOUT — защита системы отопления! Расход 3 м³/ч. Давление 4 бар. Подключение G 1½″ (НР). Материал сталь S235. EPP-теплоизоляция! Вертикальный/горизонтальный монтаж. Для воды и гликоля до 30%.

Принцип работы

Гидравлическая стрелка STOUT — это гидравлический разделитель между котловым контуром и контурами потребителей. Она защищает котловые насосы от влияния насосов потребителей и наоборот, обеспечивая стабильную работу системы. Стрелка выравнивает давление и температуру между контурами, предотвращает «перетягивание» теплоносителя и защищает котёл от конденсата и термических ударов. EPP-теплоизоляция снижает теплопотери и защищает от конденсата.

Ключевые особенности

+ Расход 3 м³/ч! — для систем мощностью до 70 кВт
+ Давление 4 бар! — для стандартных систем
+ Защита котла! — от влияния насосов потребителей
+ Сталь S235! — высокая прочность
+ EPP-теплоизоляция! — снижение теплопотерь
+ Подключение G 1½″ (НР)! — универсальный размер
+ Вертикальный/горизонтальный монтаж! — гибкость установки
+ Гликоль до 30%! — для антифризных систем

Зачем нужна гидравлическая стрелка?

Проблема	Решение через гидрострелку
Влияние насосов потребителей на котёл	Стрелка разделяет контуры — насосы работают независимо
Нестабильное давление	Стрелка выравнивает давление между контурами
Конденсат в котле	Стрелка подмешивает горячую воду — защита от конденсата
Термические удары	Плавное смешивание потоков — защита от перепадов температуры
Разная гидравлика контуров	Каждый контур работает со своим расходом и давлением

Для каких систем подходит: многоконтурные системы отопления с 2-4 потребителями, системы с разной гидравликой контуров, котельные с котлами мощностью от 30 до 70 кВт, системы с рабочим давлением до 4 бар.

Преимущества EPP-теплоизоляции

EPP (вспененный полипропилен) — современный теплоизоляционный материал. Преимущества: (1) Снижение теплопотерь на 15-20% — экономия на отоплении. (2) Защита от конденсата — продление срока службы. (3) Негорючий материал — повышенная безопасность. (4) Цельный кожух — быстрый монтаж, эстетичный вид. (5) Защита от механических повреждений.

Технические характеристики

Параметр	Значение
Производитель	STOUT
Тип изделия	Гидравлическая стрелка (гидроразделитель)
Предельный расход теплоносителя	3 м³/ч
Номинальное давление	4 бар

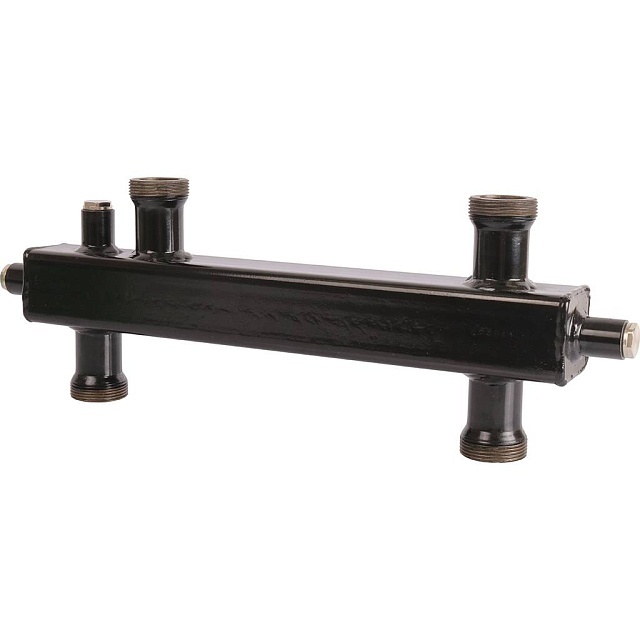

Материал корпуса	Сталь S235

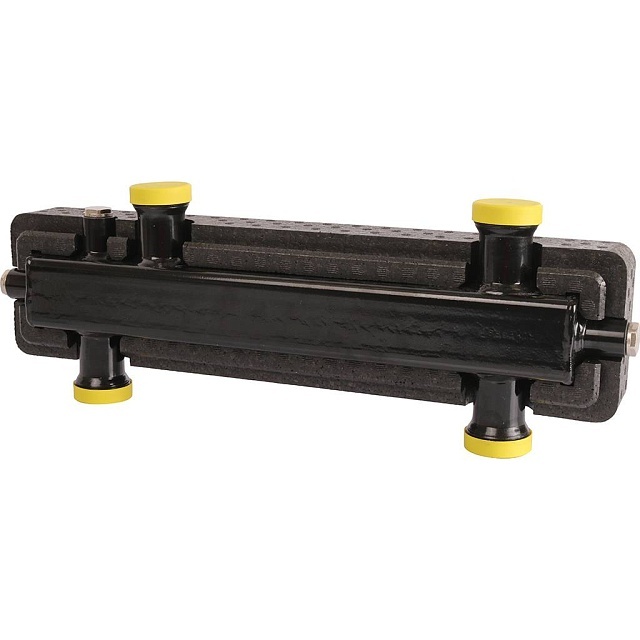

Материал теплоизоляции	EPP (вспененный полипропилен)
Присоединительная резьба	G 1½″ (НР)
Вариант размещения	Вертикально / Горизонтально
Теплоноситель	Вода, гликоль (до 30%)
Применение	Закрытые системы отопления

FAQ

Для какой мощности котла подходит гидрострелка на 3 м³/ч?Гидрострелка STOUT с расходом 3 м³/ч оптимальна для котлов мощностью от 30 до 70 кВт. Расчёт: расход теплоносителя (м³/ч) = мощность котла (кВт) / (1,16 × ∆T), где ∆T — перепад температур (обычно 10-20°C). При ∆T=10°C: 3 м³/ч × 1,16 × 10 = 34,8 кВт. При ∆T=20°C: 3 м³/ч × 1,16 × 20 = 69,6 кВт. Когда выбирать эту модель: если мощность котла 30-70 кВт и в системе 2-4 контура потребителей. Если мощность котла больше 70 кВт — выбирайте гидрострелку с расходом 4+ м³/ч.

Можно ли устанавливать гидрострелку горизонтально?Да, гидрострелка STOUT может устанавливаться как вертикально, так и горизонтально. Это уникальная особенность — большинство гидрострелок устанавливаются только вертикально. Вертикальный монтаж: классический вариант, воздух поднимается вверх и удаляется через автоматический воздухоотводчик. Горизонтальный монтаж: удобен для котельных с ограниченной высотой потолка или специфической планировкой. Выбор варианта зависит от планировки котельной и удобства подключения трубопроводов.

Зачем нужна EPP-теплоизоляция на гидрострелке?EPP-теплоизоляция выполняет несколько важных функций: (1) Снижение теплопотерь на 15-20% — экономия на отоплении. (2) Защита от конденсата — на поверхности гидрострелки не образуется конденсат, что продлевает срок службы и защищает котельную от влаги. (3) Безопасность — поверхность не нагревается до высокой температуры, защита от ожогов. (4) Эстетичный вид — аккуратный внешний вид котельной. (5) Шумоизоляция — снижение шума от потока теплоносителя внутри гидрострелки.

Нужна консультация по подбору гидравлической стрелки?

Свяжитесь с нашими специалистами для бесплатного расчёта оптимальной конфигурации котельной.

Производитель:

Stout

Предельный расход теплоносителя G, м3 /ч:

Гидравлический_разделитель_Тех_паспорт_17.05.2021.pdf
