Name: Тепловой контроллер SR 81
Price: 10400.0 RUR
Availability: InStock

Главная Каталог Отопительное оборудование Солнечные коллектора КомплектующиеТепловой контроллер SR 81

Отопительное оборудование Солнечные коллектора Комплектующие

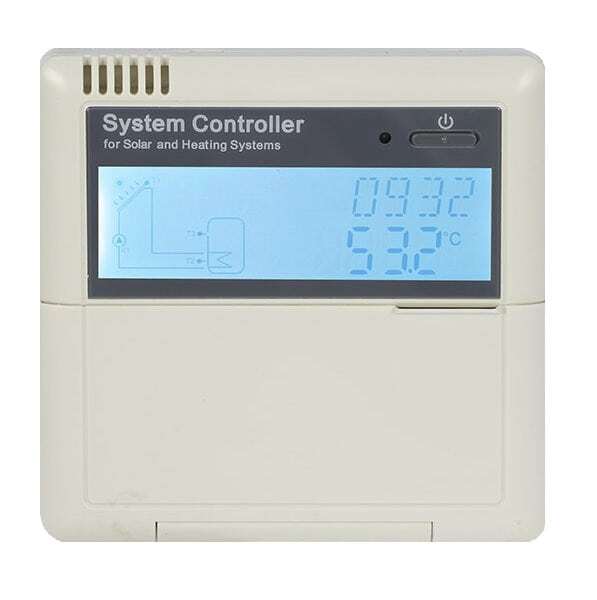

Тепловой контроллер SR81 для гелиосистем

Контроллер SR81 — мозг гелиосистемы! Обязательный элемент для систем с принудительной циркуляцией. 3 реле насоса + 1 реле ТЭНа! Датчик коллектора PT1000. Датчик бака NTC10K. Потребление ≤2,5 Вт. Класс защиты IP40. Компактный размер 200×140×43 мм.

Принцип работы

Тепловой контроллер SR81 — это центр управления гелиосистемой с принудительной циркуляцией теплоносителя. Он получает информацию от двух датчиков температуры: датчик PT1000 на выходе солнечного коллектора и датчик NTC10K в баке-накопителе. На основе разницы температур контроллер автоматически включает и выключает циркуляционный насос, обеспечивая эффективный сбор солнечной энергии. Эффективность и безопасность всей гелиосистемы в значительной мере зависят от корректной работы контроллера.

Ключевые особенности

+ 3 реле насоса! — управление несколькими контурами
+ 1 реле ТЭНа! — управление электрическим нагревателем
+ Датчик коллектора PT1000! — высокая точность
+ Датчик бака NTC10K! — контроль температуры накопителя
+ Потребление ≤2,5 Вт! — энергоэффективность
+ Класс защиты IP40! — защита от пыли
+ Компактный размер! — 200×140×43 мм
+ Питание 220В! — стандартное подключение

Функции контроллера SR81

Функция	Описание
Управление насосом	Автоматическое включение/выключение циркуляционного насоса по разнице температур
Контроль нагрева	Регулирование процесса нагрева бака-накопителя от солнечного коллектора
Управление ТЭНом	Включение резервного электрического нагревателя при недостатке солнечной энергии
Мониторинг системы	Контроль состояния гелиосистемы через два датчика температуры
Защита от перегрева	Предотвращение перегрева системы при достижении максимальной температуры

Технические характеристики

Параметр	Значение
Модель	SR81
Тип изделия	Тепловой контроллер для гелиосистем
Потребляемая мощность	≤ 2,5 Вт
Напряжение питания	~220 В ± 10%
Класс защиты	IP40
Температура эксплуатации	0°C ... +40°C
Датчик температуры коллектора	PT1000
Датчик температуры бака	NTC10K, B=3950
Реле для электрического нагревателя	1 шт
Реле управления насосом	3 шт
Габариты (Ш×В×Г)	200 × 140 × 43 мм

FAQ

Зачем нужно 3 реле насоса?3 реле насоса позволяют управлять несколькими контурами гелиосистемы одновременно. Это даёт гибкость: (1) Основной циркуляционный насос — перекачка теплоносителя от коллектора к баку. (2) Дополнительный контур — например, для нагрева бассейна или второго бака. (3) Резервный или вспомогательный контур — для сложных систем с несколькими накопителями. Три реле обеспечивают возможность построения сложных многоконтурных гелиосистем с одним контроллером.

Чем отличаются датчики PT1000 и NTC10K?Это два разных типа датчиков для разных задач. (1) PT1000 (коллектор) — платиновый термосопротивление с высокой точностью и стабильностью. Работает в широком диапазоне температур, что критично для коллектора, где температура может достигать +150°C и выше. (2) NTC10K (бак) — термистор с отрицательным температурным коэффициентом. Более дешёвый, но достаточно точный для контроля температуры бака в диапазоне 0-100°C. Комбинация этих датчиков обеспечивает точный контроль всей системы.

Обязателен ли контроллер для гелиосистемы?Да, для гелиосистем с принудительной циркуляцией контроллер SR81 — обязательный элемент. Без него невозможна автоматическая работа системы: (1) Без контроллера насос будет работать постоянно, что приведёт к перегреву бака и потере энергии. (2) С контроллером насос включается только когда коллектор горячее бака, обеспечивая максимальный сбор солнечной энергии. (3) Безопасность — контроллер защищает систему от перегрева и контролирует работу резервного ТЭНа. Эффективность и безопасность гелиосистемы в значительной мере зависят от корректной работы контроллера.

Нужна консультация по подбору контроллера для гелиосистемы?

Свяжитесь с нашими специалистами для расчёта оптимальной конфигурации системы.
